PXI（PCI 扩展仪器）模块是紧凑型模块化仪器，专为要求苛刻的测试、测量和数据采集应用而设计。 PXI 基于行业标准的 CompactPCI 架构，利用 PCI 总线实现高速数据传输和同步。 这种模块化方法允许用户通过在单个机箱内组合各种 PXI 模块来创建自定义系统。
PXI 模块

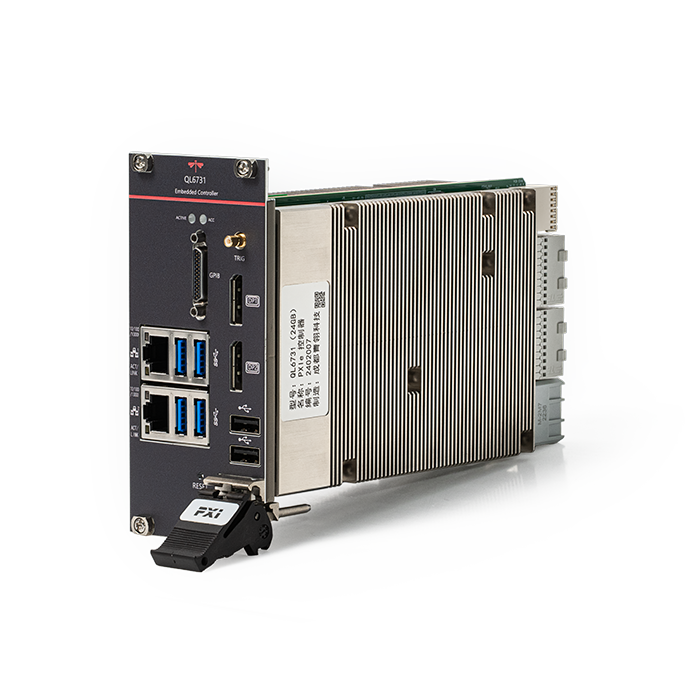

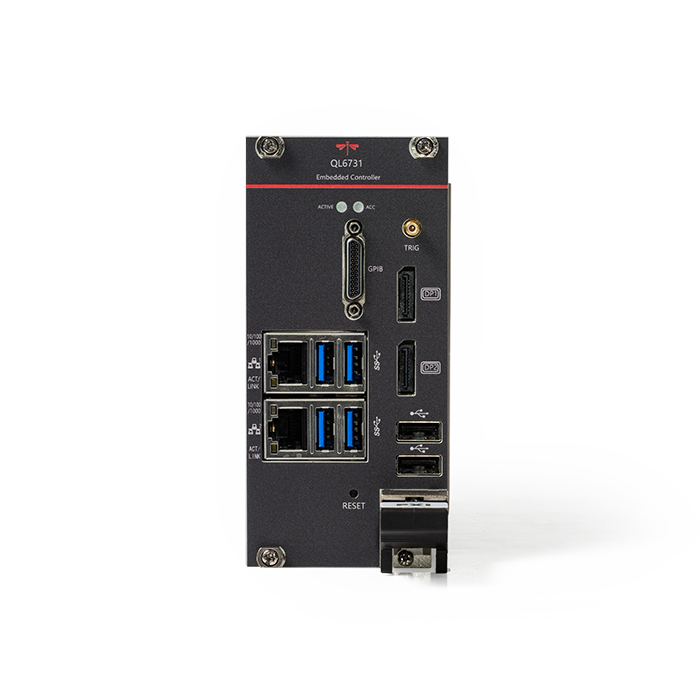

6731型 嵌入式控制器
QL6731是一款基于PXIe架构的嵌入式控制器，内嵌Intel® 高性能处理器，最高系统带宽24GB/s，广泛适用于处理密集型、模块化仪器和数据采集应用。具有2个自适应网口（包含一个2.5G网口 ）、数个USB2.0、USB3.0端口、GPIB接口等外设IO。广泛适用于处理密集型、模块化仪器和数据采集应用。
基本规格: 标准PXIe 3槽宽 3U高
数据带宽：系统带宽最大24GB/s
链路：可配置PCIe3.0 4x4、1x8+1x16链路
Preview
Preview
技术参数
物理特性
环境适应性
选型配置表
| 处理器 | Intel Skylake系列CPU | Intel Tiger Lake系列CPU |
|---|---|---|
| 双通道DDR4 | 8GB（32GB max） | 8GB（96GB max） |
| 以太网 | 1路i219 port，10/100/1000 Base-T ;1路i210 port，10/100/1000 Base-T | 1路i225 port，10/100/1000/2.5G Base-T; 1路i210 port，10/100/1000 Base-T |
| 最大带宽 | 16GB/s | 24GB/s |
| 操作系统 | Windows7/Windows10 | Windows10 |
| 存储 | M.2 NVMe固态硬盘，容量128GB～4TB，默认为500GB | |
| 视频接口 | 2 DisplayPort 1.2 | |
| GPIB (IEEE 488 控制器) | 1 Mini-GPIB接口（micro-d25连接器） | |
| 触发接口 | 1 SMB触发IO接口，5V TTL电平 | |
| USB接口 | 4个USB3.0，2个USB2.0 | |
| 功耗 | 典型功耗：≤80W；最大瞬态功耗：≤140W | |
