PXI（PCI 扩展仪器）模块是紧凑型模块化仪器，专为要求苛刻的测试、测量和数据采集应用而设计。 PXI 基于行业标准的 CompactPCI 架构，利用 PCI 总线实现高速数据传输和同步。 这种模块化方法允许用户通过在单个机箱内组合各种 PXI 模块来创建自定义系统。
PXI 模块

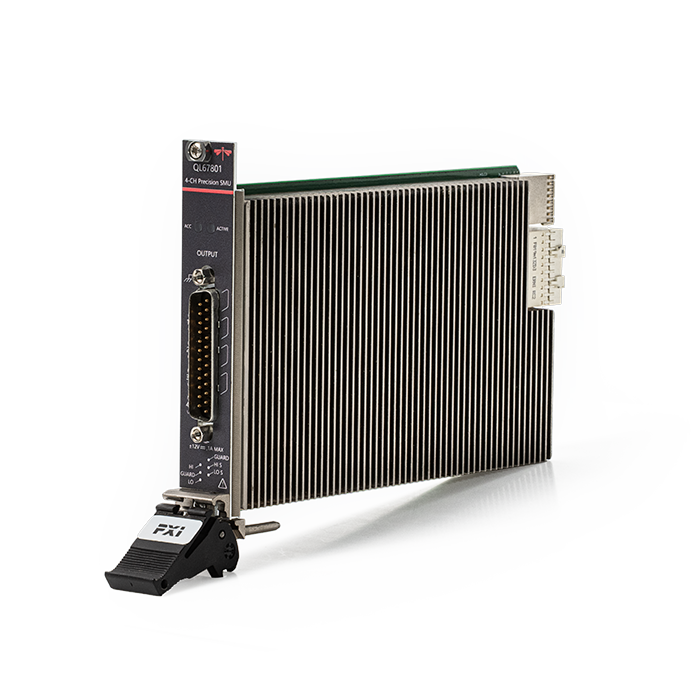

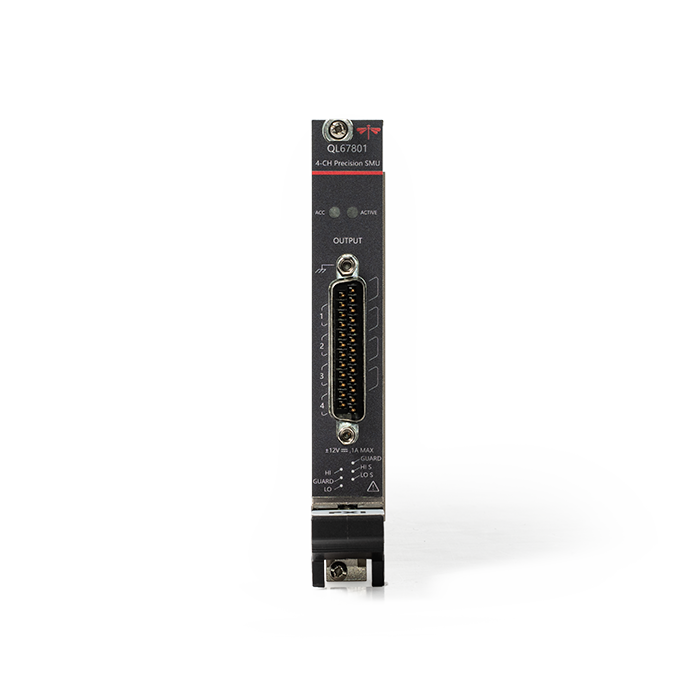

67801型 4通道源测量单元
QL67801是一款四通道PXIe源测量单元，具有四象限操作功能。可提供单通道12W或多通道25W、±12V、±1A直流电，且可同时输出电流和吸收电流。可广泛应用于各集成电路器件以及分立元器件的制造测试、板卡级测试和实验室特性分析等。
四通道高密度单槽
精度0.05%
单通道吸收/输出最大功率12W
多通道吸收/输出最大功率25W
脉冲模式、序列模式、单通道扫描模式
Preview
Preview
技术参数
物理特性
环境适应性
选型配置表
| -电流档位和测量精度/分辨率参数- | |||
|---|---|---|---|
| 范围 | 分辨率 | 精度（24℃±5℃） | |
| 10uA | 1nA | 0.05%+1nA | |
| 100uA | 10nA | 0.05%+10nA | |
| 1mA | 100nA | 0.05%+100nA | |
| 10mA | 1uA | 0.05%+1uA | |
| 100mA | 10uA | 0.05%+10uA | |
| 1A | 100nA | 0.05%+100nA |
