PXI（PCI 扩展仪器）模块是紧凑型模块化仪器，专为要求苛刻的测试、测量和数据采集应用而设计。 PXI 基于行业标准的 CompactPCI 架构，利用 PCI 总线实现高速数据传输和同步。 这种模块化方法允许用户通过在单个机箱内组合各种 PXI 模块来创建自定义系统。
PXI 模块

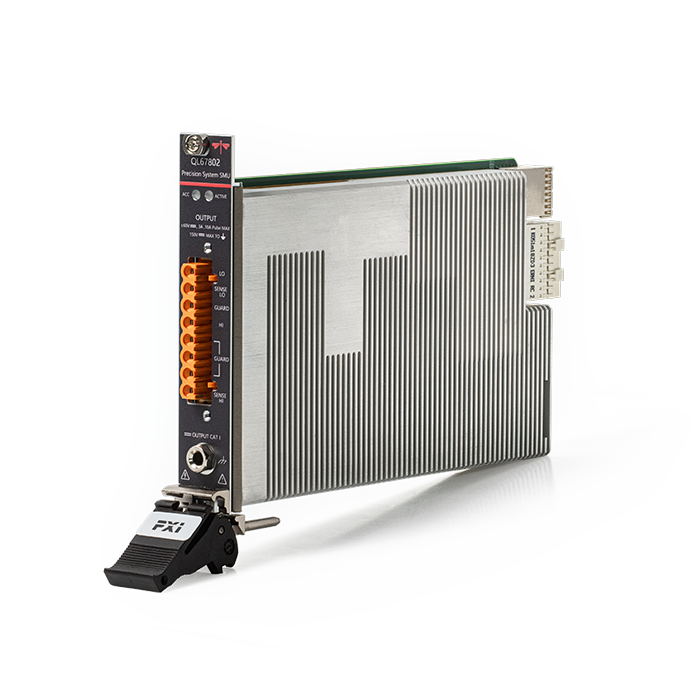

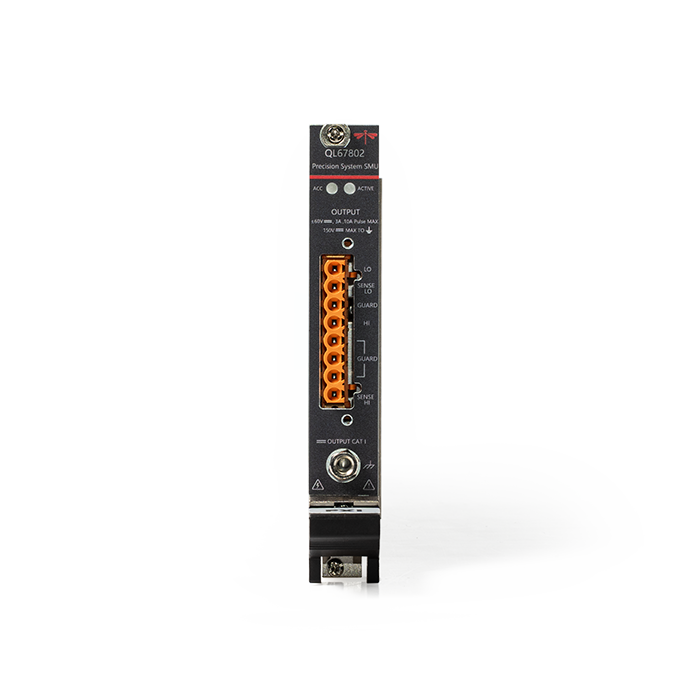

67802型 单通道源测量单元
QL67802是一款单通道PXIe源测量单元，具有四象限操作功能，可提供高达20W、±60V、±3A的直流电和±10A脉冲；且可同时输出电流和吸收电流，给外界提供电源。可广泛应用于各集成电路器件以及分立元器件的制造测试、板卡级测试和实验室特性分析等。
±60V/±3A 直流源测量单元
0.02%电压精度和0.03%电流精度
单点源、序列、扫描源测量模式
钳压、钳流、软件防呆、逻辑保护、硬件过流、健康管理
灵活调节测试系统参数的数字反馈调节技术
Preview
Preview
技术参数
物理特性
环境适应性
选型配置表
| -电流档位和测量精度/分辨率参数- | |||
|---|---|---|---|
| 范围 | 分辨率 | 精度（24℃±5℃） | |
| 1uA | 120fA | 0.03%+200pA | |
| 10uA | 1.5pA | 0.03%+700pA | |
| 100uA | 15pA | 0.03%+6nA | |
| 1mA | 150pA | 0.03%+60nA | |
| 10mA | 1.5nA | 0.03%+600nA | |
| 100mA | 15nA | 0.03%+6uA | |
| 1A | 150nA | 0.03%+60uA | |
| 3A | 1.5uA | 0.1%+900uA | |
| 10A pulse | 1.5uA | 0.1%+900uA |
