PXI（PCI 扩展仪器）模块是紧凑型模块化仪器，专为要求苛刻的测试、测量和数据采集应用而设计。 PXI 基于行业标准的 CompactPCI 架构，利用 PCI 总线实现高速数据传输和同步。 这种模块化方法允许用户通过在单个机箱内组合各种 PXI 模块来创建自定义系统。
PXI 模块

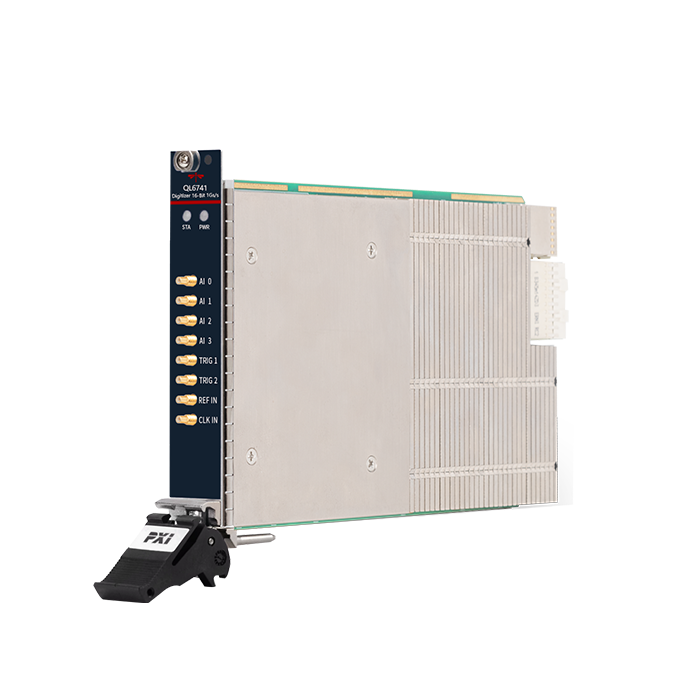

6741型 1Gsps数字化仪
QL6741数字化仪提供4路同步模拟输入通道、16bit分辨率，每通道最高采样率可达1GS/s，适用于多种数据采集与信号处理场景，如高速波形获取、分析与流盘。提供设备相关的API与参考编程范例，可开放FPGA供用户二次开发，用户可以根据自己的需求灵活选择开发方式。
2/4通道同步采集,采样率1GS/s
分辨率16bit,模拟带宽1.2 GHZ
对背板3.2 GB/S传输能力
支持外触发,参考时钟同步
Preview
技术参数
物理特性
环境适应性
选型配置表
| 输入通道 | 2 | 4 |
|---|---|---|
| 采样率 | 1GS/s | |
| 分辨率 | 16Bit | |
| 模拟带宽 | 1.2GHz | |
| 输入阻抗 | 50Ω | |
| 耦合方式 | AC | |
| 触发模式 | 支持外部触发，软件触发 | |
| 连接器 | SSMC | |
| FPGA | 标配Xilinx K7 325T，可定制为410T | |
| DRAM | 标配2GB | |
| 吞吐率 | 3.2GB/s | |
