PXI（PCI 扩展仪器）模块是紧凑型模块化仪器，专为要求苛刻的测试、测量和数据采集应用而设计。 PXI 基于行业标准的 CompactPCI 架构，利用 PCI 总线实现高速数据传输和同步。 这种模块化方法允许用户通过在单个机箱内组合各种 PXI 模块来创建自定义系统。
PXI 模块

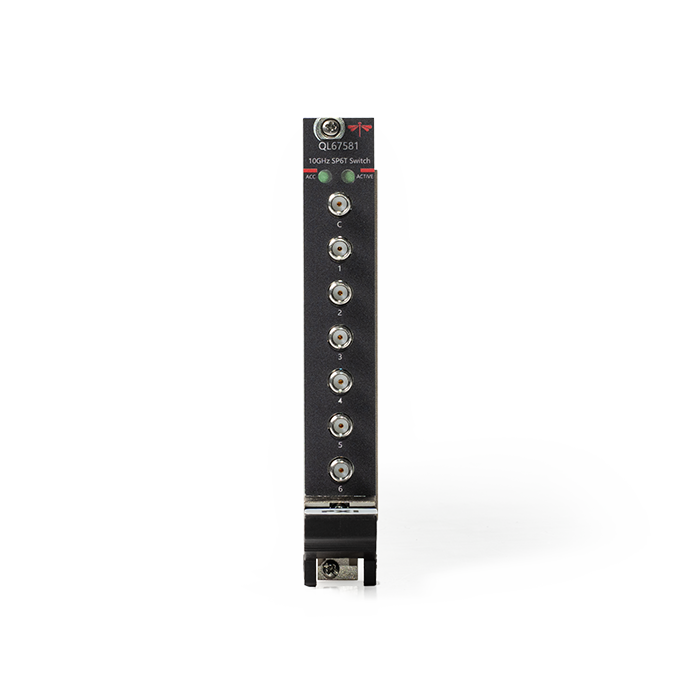

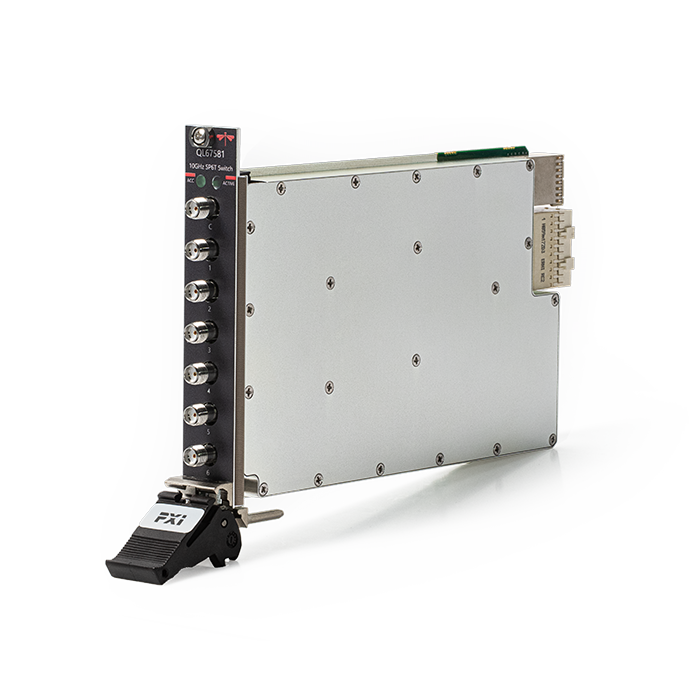

67581型 10GHz SP6T开关
QL67581是一款单槽PXIe架构、单刀六掷（SP6T）、50 欧姆的射频开关，带宽为 10GHz。该产品具有电源、运行切换指示灯，便于监控产品状态，可广泛应用于接收和发射链路。模块采用高性能固态开关，具有低插入损耗和低电压驻波比（VSWR）的特点。固态开关确保了较长的使用寿命，这使其非常适合那些需要频繁且快速操作的自动测试系统。
工作频率：10GHz
链路切换：一组 SP6T
高隔离度：80dB
低插入损耗：6dB，TYP
Preview
Preview
技术参数
物理特性
环境适应性
选型配置表
| 工作频率 | 10MHz～10GHz | |
|---|---|---|
| 插入损耗 | ≤6dB, TYP | |
| 端口驻波 | ≤1.5 | |
| 通道隔离度 | ≥80dB | |
| 通路抗烧毁功率 | 35dBm | |
