PXI（PCI 扩展仪器）模块是紧凑型模块化仪器，专为要求苛刻的测试、测量和数据采集应用而设计。 PXI 基于行业标准的 CompactPCI 架构，利用 PCI 总线实现高速数据传输和同步。 这种模块化方法允许用户通过在单个机箱内组合各种 PXI 模块来创建自定义系统。
PXI 模块

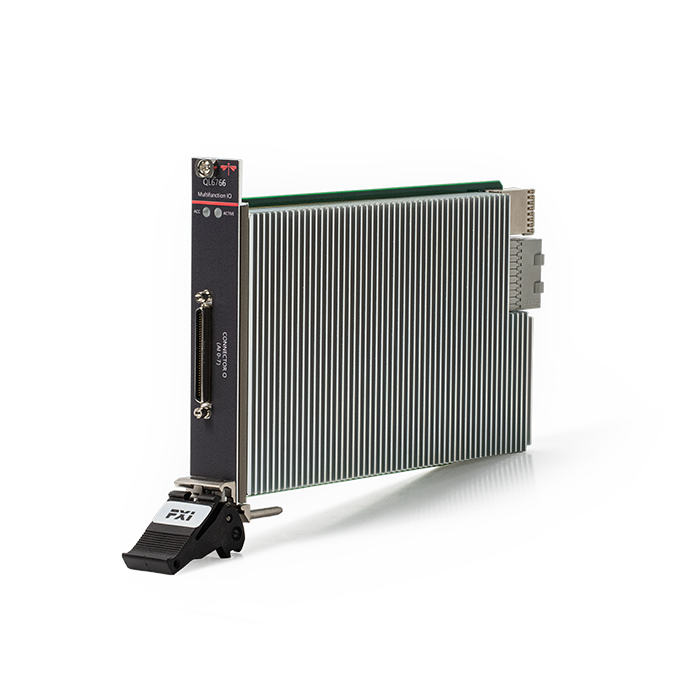

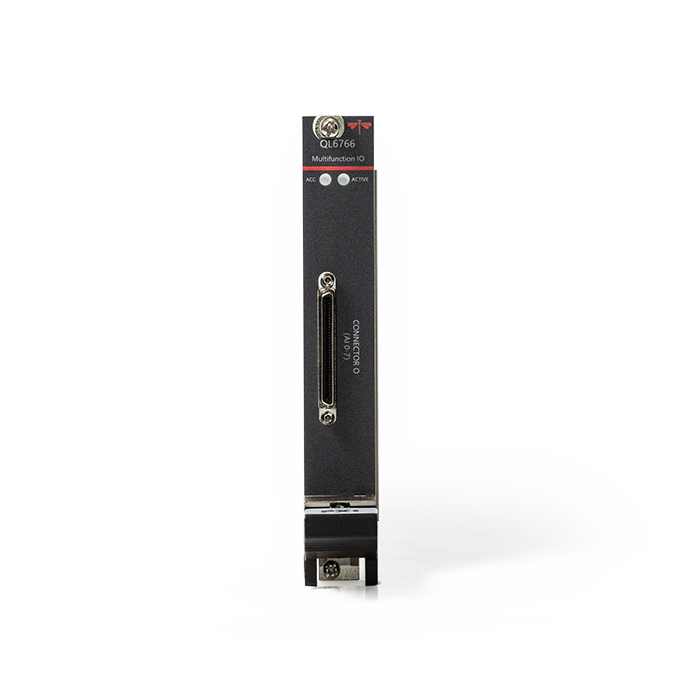

6766型 多功能IO模块
QL6766是一款多通道数据采集模块，具有8路模拟输入通道、2路模拟输出通道、24个DIO，适用于多种数据采集与信号处理场景，可适配各种类型的传感器。提供设备相关的API参考编程范例，用户可以根据自己的需求灵活开发。
8个同步采集通道，每通道最大采样率4MS/s
2个独立输出通道，每通道最大更新速率2MS/s
输入、输出分辨率16bit
共24个数字IO
Preview
Preview
技术参数
物理特性
环境适应性
选型配置表
| - 模拟输入 - | |||
|---|---|---|---|
| 通道数 | 8 | ||
| 模拟转换器分辨率 | 16位 | ||
| 采样率 | 最大4MS/s | ||
| 定时分辨率 | ≤5ns | ||
| 定时精度 | ≤采样率的50ppm | ||
| 输入耦合 | DC | ||
| 触发模式 | 软件触发、数字边沿触发、模拟边沿触 发、具有迟滞的模拟边沿触发、模拟窗 触发以及带位置触发 | ||
| - 模拟输出 - | |||
| 通道数 | 2 | ||
| DAC分辨率 | 16位 | ||
| 最大更新速率（同步） | 2MS/s | ||
| 输出范围 | ±10V、±5V、±2V和±外部参考APFI0 | ||
| 输入耦合 | DC | ||
| 输出驱动电流 | ±5mA | ||
