PXI（PCI 扩展仪器）模块是紧凑型模块化仪器，专为要求苛刻的测试、测量和数据采集应用而设计。 PXI 基于行业标准的 CompactPCI 架构，利用 PCI 总线实现高速数据传输和同步。 这种模块化方法允许用户通过在单个机箱内组合各种 PXI 模块来创建自定义系统。
PXI 模块
67481型 6GS/s示波器

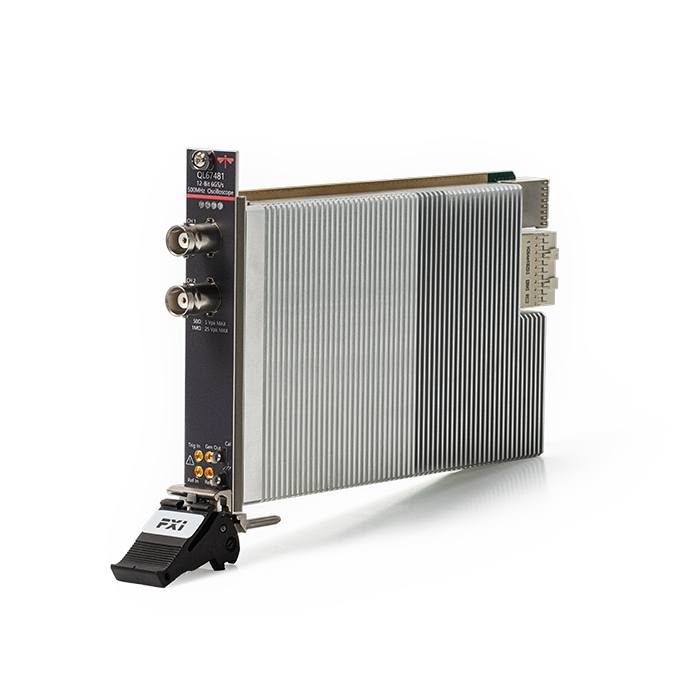

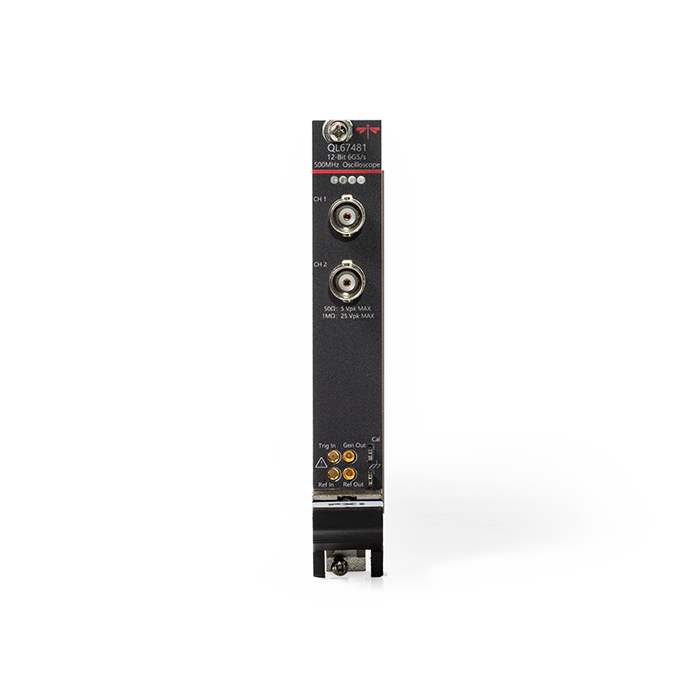

QL67481示波器系列，最高实时采样率6Gsps、最大存储深度600M、最大带宽1.5GHz（50Ω）、350MHz（1MΩ），是具备多种参数计算和波形分析能力的PXIe总线高采样率示波器模块。该产品能提供最多四通道信号高速采集与分析功能，适用于组建基于PXI总线的自动测试系统，主要用于时域测试以及雷达、通信等设备研制和维护中对信号进行捕捉和观察分析的需要。
2/4通道可配置，最高采样率6GS/s
分辨率12bit，最大模拟带宽1.5GHz
支持外触发、参考时钟同步
支持深存储、支持多种信号的测量
Preview
Preview
技术参数
物理特性
环境适应性
选型配置表
| -垂直系统参数- | |||||
|---|---|---|---|---|---|
| 模拟通道数 | 2, 4 | ||||
| 最高采样率 | 6Gsps | ||||
| 带宽 | 1.5GHz, 1GHz, 500MHz | ||||
| 输入耦合 | DC、AC | ||||
| 上升时间 | ＜350ps（带宽1.5GHz）,＜450ps（带宽1GHz）,＜700ps（带宽500MHz） | ||||
| 输入阻抗 | 1MΩ±1% || 12pF；50Ω±3% || 5pF | ||||
| 垂直灵敏度 | 1MΩ：1mV/div～10V/div；50Ω：1mV/div～1V/div | ||||
| 垂直增益精度 | ≤±3%×满量程 | ||||
| 垂直分辨率 | 12-bit | ||||
| 通道间隔离度 | ≥40dB | ||||
| 接口类型 | BNC | ||||
| -水平系统参数- | |||||
| 最大存储深度 | 600Mpts | ||||
| 最高采样率持续时间 | 100ms | ||||
| 时基范围 | 1ns/div～10s/div | ||||
| 时基精度 | ±5ppm | ||||
| -电源特性- | |||||
| 电压 | 12VDC±5% | ||||
| 电流 | ≤3.7A（双通道）；≤4.5A（四通道） | ||||
| 功耗 | ≤45W（双通道）；≤55W（四通道） | ||||
