PXI（PCI 扩展仪器）模块是紧凑型模块化仪器，专为要求苛刻的测试、测量和数据采集应用而设计。 PXI 基于行业标准的 CompactPCI 架构，利用 PCI 总线实现高速数据传输和同步。 这种模块化方法允许用户通过在单个机箱内组合各种 PXI 模块来创建自定义系统。
PXI 模块

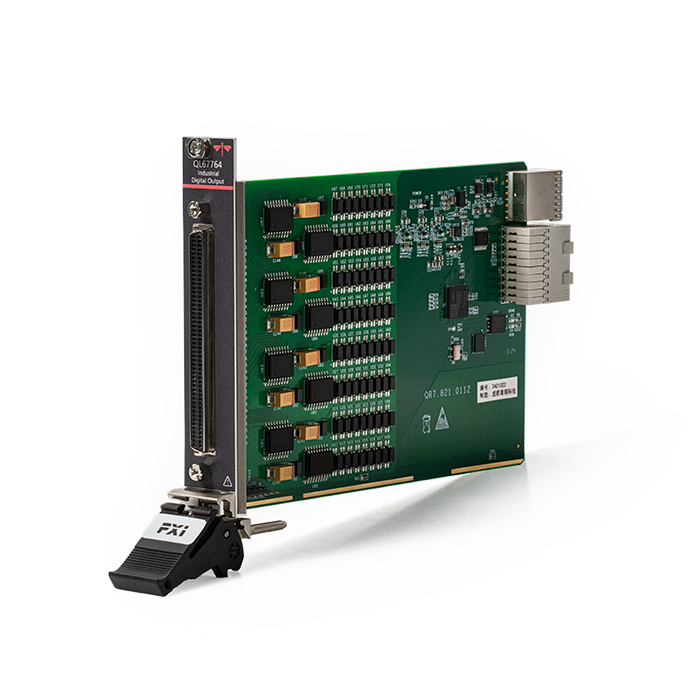

67764型 64通道数字DO(Sink)
QL67764数字DO模块（Sink）是一款工业数字输出模块，具有八组隔离通道。可编程上电状态功能便于用户使用软件配置初始输出状态，以确保连接工业执行器时安全运行，同时具备可配置时序输出功能以及PXI trigger bus触发功能，用户可通过软件实现更灵活的操作。并可以使用数字I/O看门狗切换到可配置的安全输出状态，以确保检测到故障状态并安全恢复。
实现64路光隔离sink输出
可配置的时序输
单port单line350mA ，单port多line 125mA
检测软件故障时模块进入安全状态的看门狗功能
Preview
技术参数
物理特性
环境适应性
选型配置表
| 通道数 | 64 | |
|---|---|---|
| 端口供电范围 | 5V～30V | |
| 单Port所有Line最大输出能力 | 125mA | |
| 单Port单Line最大输出能力 | 500mA | |
| 5VDC输出电压范围 | 4.3V～6.3V | |
| 5VDC最大输出能力 | 25mA | |
