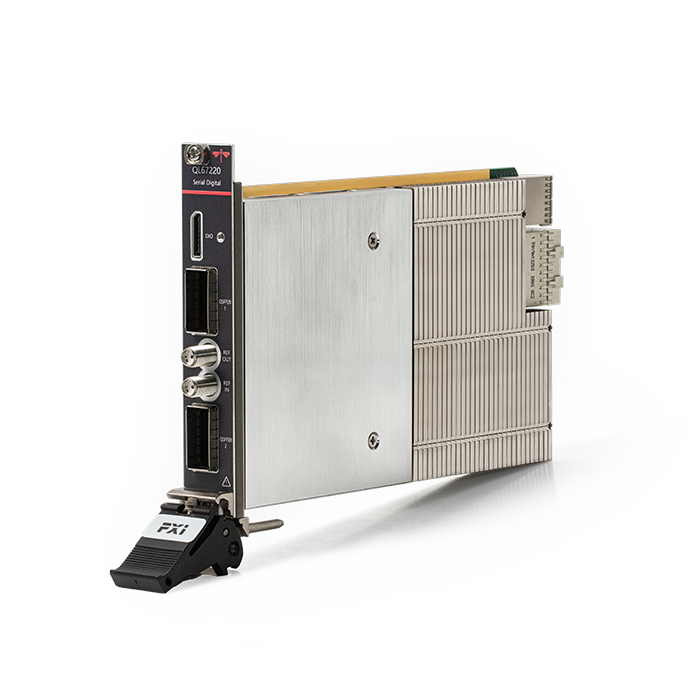

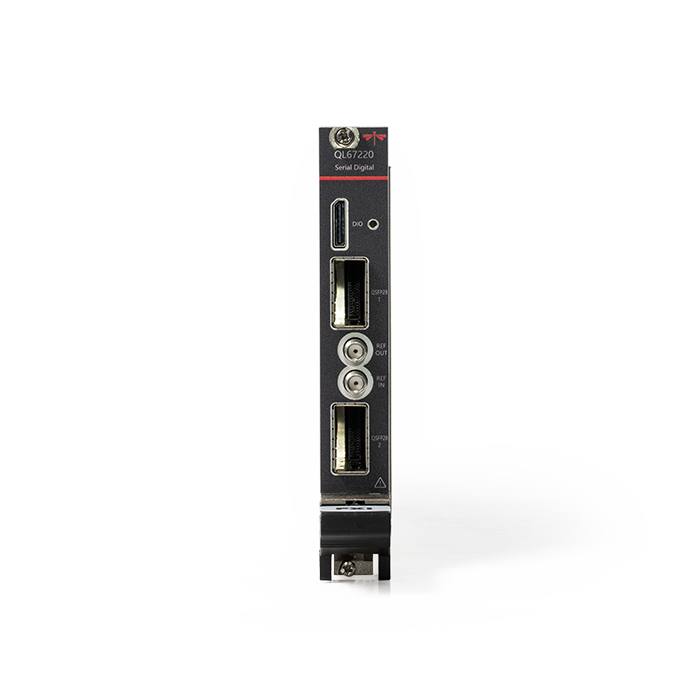

67220型 28Gbps高速串口仪
QL67220提供数G兆位的收发器，用于验证SerDes接口的正确操作，并通过高速串行数据链路，以数据流形式传输数据。PXI高速串行设备包含一个用户可编程FPGA，可访问多个G兆位收发器以实现各种标准和自定义高速串行协议，这些设备可使用Xilinx开发工具对FPGA进行编程，以最大程度提高针对特定应用的自定义性和复用性。PXI高速串行设备还受益于PXI时钟、触发和高速数据移动功能，包括磁盘读写以及点对点数据流。
基本规格：支持两组QSFP+接口实现高速串行器接收和发送
高带宽：28Gbps速
多通道：8lane
输入输出：同步参考输入和可编程参考时钟输出
Preview
Preview
技术参数
物理特性
环境适应性
选型配置表
| QSFP28接口收发器 | 传输速率 | 0.5Gb/s～28.2Gb/s | |
|---|---|---|---|
| 耦合方式 | AC（TX）/DC（RX） | ||
| 通道数 | 8（TX）/8（RX） | ||
| DIO接口收发器 | 传输速率 | 0.5Gb/s～16.375Gb/s | |
| 耦合方式 | AC（TX）/DC（RX） | ||
| 通道数 | 4（TX）/4（RX） | ||
| DIO接口IO | 电压+3.3V/+2.5V/+1.8V/+1.5V/+1.2V | ||
| 参考输入时钟 | 输入频率 | 10MHz～300MHz | |
| 输入幅度 | 0.3Vpp～4Vpp | ||
| 接口 | SMA AC耦合50欧姆输入阻抗 | ||
| 参考输出时钟 | 输出幅度 | 0.2Vpp～1Vpp | |
| 输出频率 | 2.344MHz～1000MHz | ||
| 接口 | SMA AC耦合50欧姆输出阻抗 | ||
| 存储深度 | DDR4 8GB | ||
