PXI（PCI 扩展仪器）模块是紧凑型模块化仪器，专为要求苛刻的测试、测量和数据采集应用而设计。 PXI 基于行业标准的 CompactPCI 架构，利用 PCI 总线实现高速数据传输和同步。 这种模块化方法允许用户通过在单个机箱内组合各种 PXI 模块来创建自定义系统。
PXI 模块
6791型 扩频模块

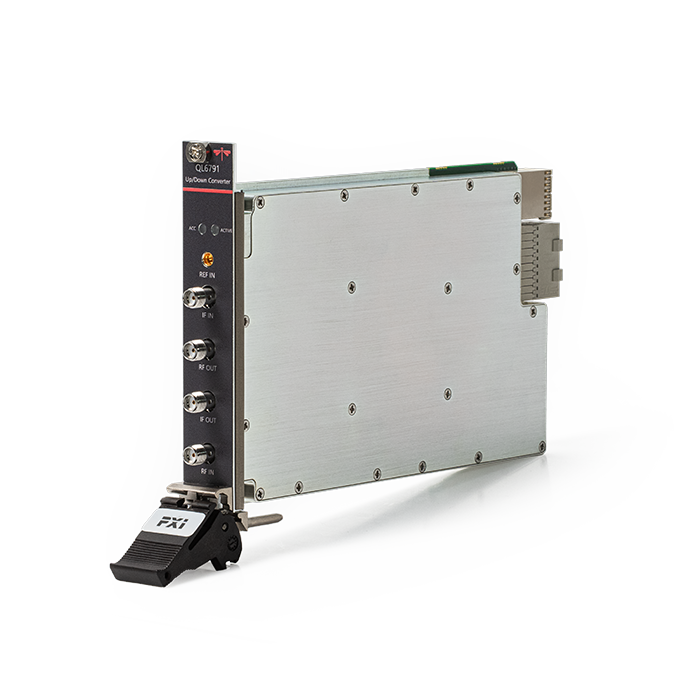

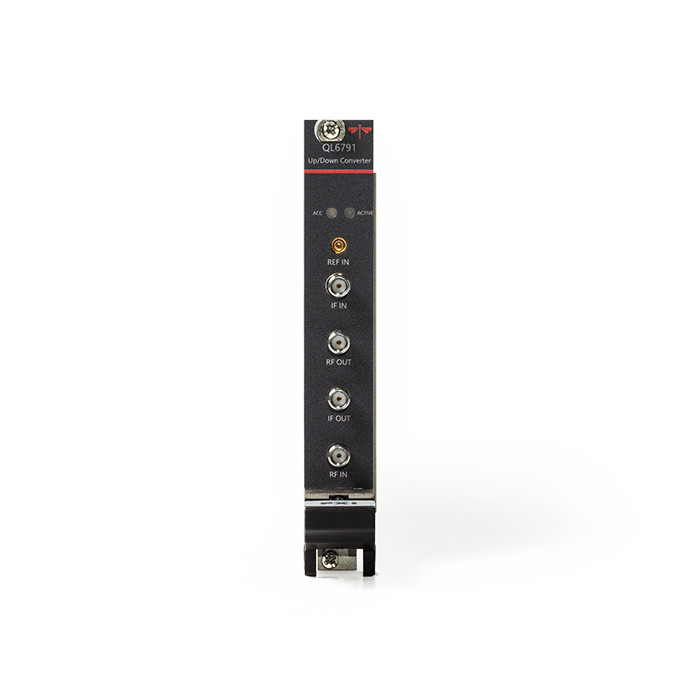

QL6791是一款单槽PXIe架构用于扩展频率的仪器，具有较强的通用性。产品具有收发特性，具有电源、锁定状态监控指示灯，便于监控产品状态，可广泛应用于频率拓展。
支持旁路输出
可对射频信号进行频率变换
可对信号的谐波分量进行下变频预处理
可进行外参考同步
可通过配套软件进行基本参数设置和状态查询等
Preview
Preview
技术参数
物理特性
环境适应性
选型配置表
| -扩频模式发射部分基本参数- | ||
|---|---|---|
| 输入信号频率范围 | 1.4GHz～3.5GHz | |
| 输出信号频率范围 | 6GHz～8.5GHz | |
| 射频输出1dB压缩点 | ≥10dBm | |
| -扩频模式接收部分基本参数- | ||
| 输入信号频率范围 | 6GHz～8.5GHz | |
| 输出信号频率范围 | 1.4GHz～3.5GHz | |
| 中频输出1dB压缩点 | ≥10dBm | |
