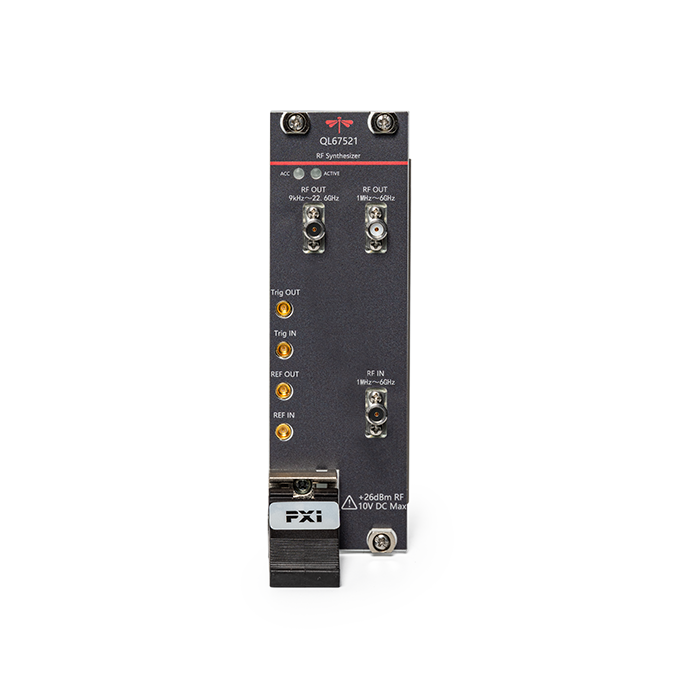

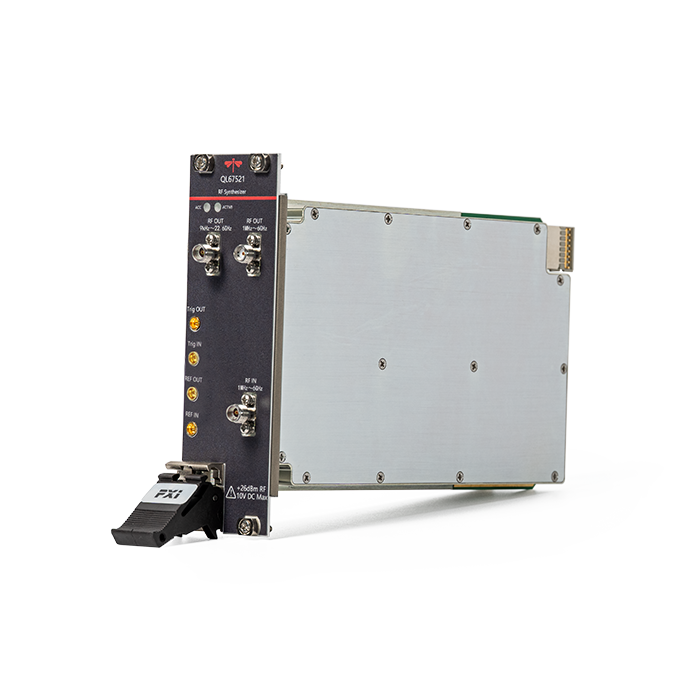

67521型 微波本振源
QL67521是一款标准PXIe模块化频率源产品，具有频率覆盖范围宽、频谱纯度高、输出功率范围大等特点，可作为宽带接收机和发射机的本振源使用，也可作为基带产品中高速AD/DA的参考信号。广泛适用于基于PXI构建的RF测试系统、ADC测试系统等场景
宽频带、小步进、功率可调
低相噪、低杂散、频谱纯度高
支持外参输入和内参输出
Preview
Preview
技术参数
物理特性
环境适应性
选型配置表
| 频率范围 | 9kHz～6GHz | |
|---|---|---|
| 频率分辨率 | 0.001Hz | |
| 频率稳定度 | ≤±5×10-9/日（24h老化后），设计保证 | |
| 幅度范围 | -80dBm～+25dBm（1MHz≤fout≤5GHz）；-80dBm～+22dBm（5GHz＜fout≤6GHz） | |
| 幅度设置分辨l率 | 0.01dB | |
| 幅度准确度 | ≤±0.5dB（-10dBm＜Pout≤+25dBm）（1MHz≤fout≤6GHz）；≤±1dB（-80dBm≤Pout≤-10dBm）（1MHz≤fout≤6GHz） | |
| 幅度稳定时间 | ≤5ms（-5dBm～+25dBm范围内任意切换，-80dBm～-5dBm范围内任意切换） | |
| 非谐波杂散抑制 | ≤-70dBc（典型值），≤-68dBc（最大值） | |
| 谐波抑制 | ≤-30dBc（输出功率≤10dBm）（1MHz≤fout≤6GHz） | |
| 相位噪声 | ≤-139dBc/Hz@10kHz，at 1GHz | |
| 输出关断抑制比 | ≤-100dBc（Pout=10dBm的条件下测试） | |
| 脉冲宽度（内部脉冲） | 100ns～100ms（fout≥100MHz，ALC OFF），设置精度10ns | |
| 脉冲周期（内部脉冲） | 200ns～200ms（fout≥100MHz，ALC OFF)，设置精度10ns | |
| 输出阻抗 | 50Ω | |
| 连接器类型 | SMA-K | |
