PXI（PCI 扩展仪器）模块是紧凑型模块化仪器，专为要求苛刻的测试、测量和数据采集应用而设计。 PXI 基于行业标准的 CompactPCI 架构，利用 PCI 总线实现高速数据传输和同步。 这种模块化方法允许用户通过在单个机箱内组合各种 PXI 模块来创建自定义系统。
PXI 模块

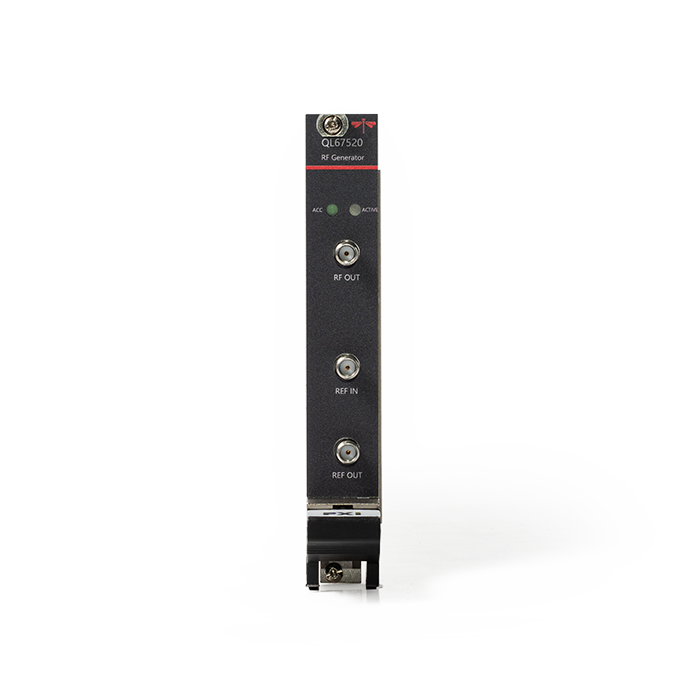

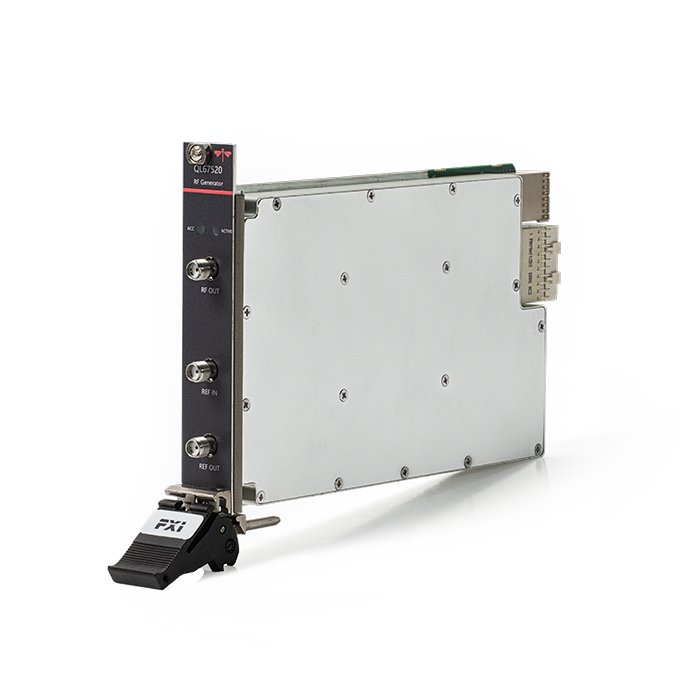

67520型 2GHz激励源
QL67520 RF激励源采用标准PXIe控制接口。激励源可输出高功率准确度、小步进和高频率稳定度、低相位噪声的连续波信号，具有输出频率可调、输出功率可调的特点。
基本规格：单槽PXIe板卡
功率特点：功率准确度高，步进小
频率特点：频率稳定度高，相噪低
内外参考：具备内外参考功能，可自动切换
Preview
Preview
技术参数
物理特性
环境适应性
选型配置表
| -基本性能- | ||
|---|---|---|
| 工作频率 | 1GHz～2GHz | |
| 频率步进 | 1MHz | |
| 准确度 | ≤±0.1ppm | |
| 输出功率 | -120dBm～-80dBm | |
| 准确度 | ±1dB | |
| 功率步进 | 0.1dB | |
| 相位噪声 | ≤-100dBc/Hz@10kHz | |
| 杂散抑制 | ≤-60dBc | |
| 谐波抑制 | ≤-60dBc | |
| 端口驻波 | ≤1.5 | |
| 连接器 | SMA-K | |
| -参考输入信号参数- | ||
| 输入频率 | 10MHz | |
| 输入功率 | 5dBm±3dB | |
| 连接器 | SMA-K | |
| -参考输出信号参数- | ||
| 输出频率 | 10MHz | |
| 输出功率 | 5dBm±3dB | |
| 连接器 | SMA-K | |
