PXI（PCI 扩展仪器）模块是紧凑型模块化仪器，专为要求苛刻的测试、测量和数据采集应用而设计。 PXI 基于行业标准的 CompactPCI 架构，利用 PCI 总线实现高速数据传输和同步。 这种模块化方法允许用户通过在单个机箱内组合各种 PXI 模块来创建自定义系统。
PXI 模块

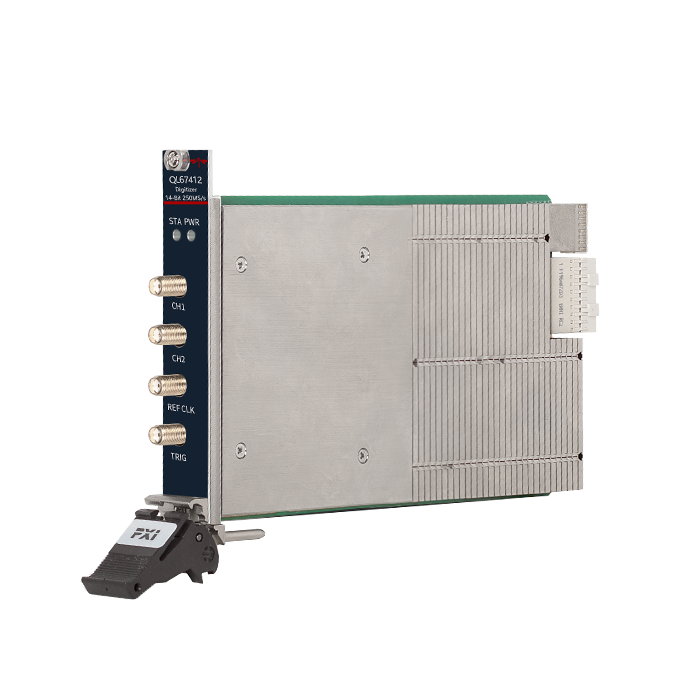

67412型 250Msps中频数字化仪
QL67412是一款单槽PXIe架构的数字化仪模块，具备双通道采集功能，采样率250Msps，该产品能最大提供双通道信号采集与分析功能，适于组建基于PXI总线的自动测试系统，可广泛应用于研制和维护“中频信号检测”等设备中对信号进行分析。
采样率：250Msps
位数：14bit
频谱分析：支持频谱分析功能，可以对55.5MHz～64.5MHz的中频进行频谱分析
多种触发方式：支持多种触发方式
Preview
技术参数
物理特性
环境适应性
选型配置表
| -基本性能- | ||
|---|---|---|
| 位数 | 14bit | |
| 采样率 | 250Mbps | |
| -时钟同步参数- | ||
| 输入接口 | SMA | |
| 频率 | 10MHz | |
| 触发接口 | 0dBm～7dBm | |
| -触发输入参数- | ||
| 输入接口 | SMA | |
| 输入范围 | 0V～5V，最大5V | |
| 电平标准 | 高电平＞2.5V，低电平＜1.0V | |
| -中频输入参数- | ||
| 输入接口 | SMA | |
| 输入幅度范围 | -80dBm～0dBm | |
| 测试带宽 | 55.5MHz～64.5MHz | |
| 输入阻抗 | 50Ω | |
