PXI（PCI 扩展仪器）模块是紧凑型模块化仪器，专为要求苛刻的测试、测量和数据采集应用而设计。 PXI 基于行业标准的 CompactPCI 架构，利用 PCI 总线实现高速数据传输和同步。 这种模块化方法允许用户通过在单个机箱内组合各种 PXI 模块来创建自定义系统。
PXI 模块

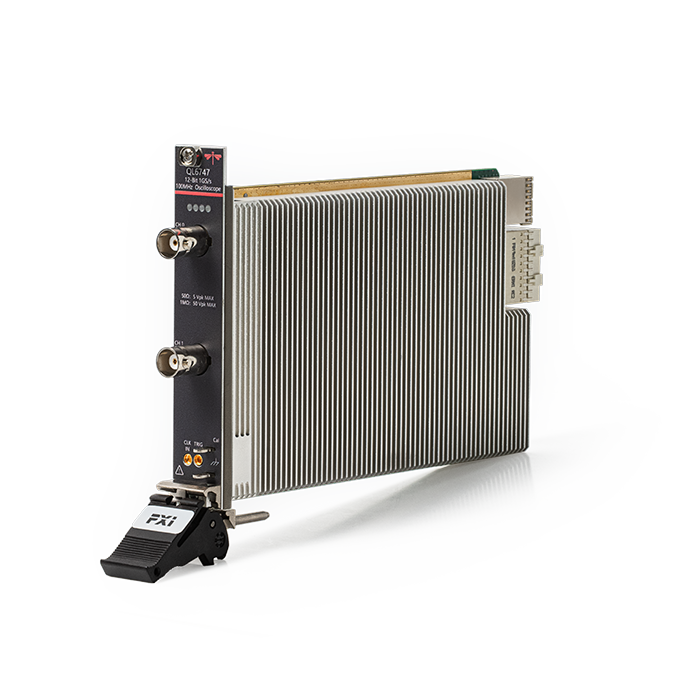

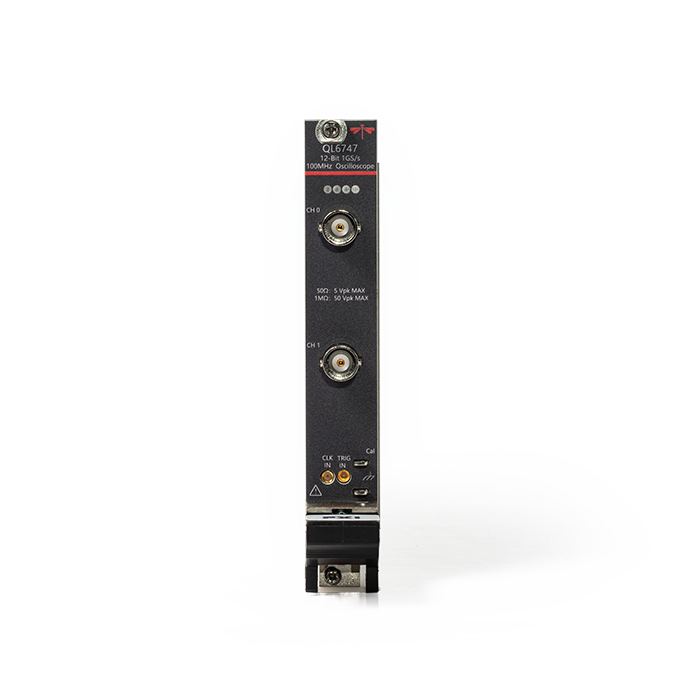

6747型 1Gsps示波器
QL6747示波器系列，最高实时采样率1GS/s、最大带宽200MHz（双通道），具有多种参数计算和波形分析能力。该产品具备2通道信号高速采集与分析能力，适用于组建基于PXI总线的自动测试系统。广泛应用于时域测试以及雷达、通信等设备研制和维护中对信号的捕捉和观察分析。
2通道或4通道同步采集，最高实时采样率1GS/s
分辨率12bit，最大模拟带宽200MHz
支持外触发、参考时钟同步
支持模拟信号采集、转换和存储以及多种信号的测量
Preview
Preview
技术参数
物理特性
环境适应性
选型配置表
| -垂直系统参数- | ||
|---|---|---|
| 模拟通道数 | 2, 4 | |
| 最高采样率 | 1Gsps | |
| 带宽 | 100MHz, 200MHz（仅双通道） | |
| 上升时间 | ＜3.5ns（带宽100MHz),＜1.75ns（带宽200MHz） | |
| 测量范围 | 100mVpp～10Vpp（50Ω）；100mVpp～100Vpp（1MΩ） | |
| 垂直灵敏度 | 1MΩ：10mV/div～10V/div; 50Ω：10mV/div～1V/div | |
| 垂直增益精度 | ≤±1.5%×满量程 | |
| 垂直分辨率 | 12-bit | |
| 通道间隔离度 | ≥40dB | |
| 输入阻抗 | 1MΩ±1% || 12pF；50Ω±3% || 5pF | |
| 输入耦合 | DC、AC | |
| 接口类型 | BNC | |
| -水平系统参数- | ||
| 最大存储深度 | 100Mpts | |
| 最高采样率持续时间 | 50ms | |
| 时基范围 | 1ns/div～10s/div | |
| 时基精度 | ±5ppm | |
| -电源特性- | ||
| 电压 | 12VDC±5% | |
| 电流 | ≤2A | |
| 功耗 | ≤25W | |
