PXI（PCI 扩展仪器）模块是紧凑型模块化仪器，专为要求苛刻的测试、测量和数据采集应用而设计。 PXI 基于行业标准的 CompactPCI 架构，利用 PCI 总线实现高速数据传输和同步。 这种模块化方法允许用户通过在单个机箱内组合各种 PXI 模块来创建自定义系统。
PXI 模块

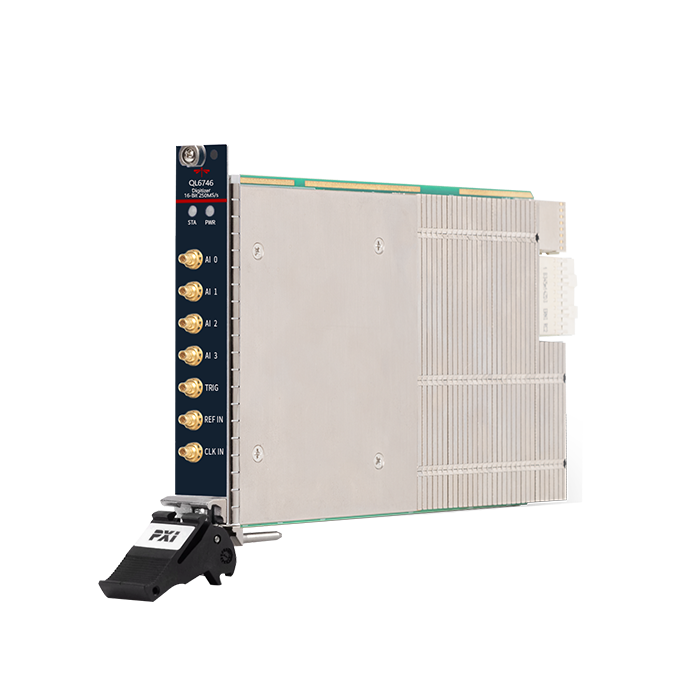

6746型 250Msps数字化仪
QL6746可提供最多4路同步模拟输入通道，16bit分辨率，每通道最高采样率可达250MS/s。提供产品相关的API与参考调试范例，用户可根据需求灵活选择开发方式，广泛适用于多种数据采集与信号处理场景。
指示灯：一个电源指示灯,一个状态指示灯
支持RBW、VBW配置
支持频谱分析功能
支持多种触发方式
Preview
技术参数
物理特性
环境适应性
选型配置表
| 输入通道 | 2 | 4 |
|---|---|---|
| 采样率 | 250MS/s | |
| 分辨率 | 16Bit | |
| 输入电压 | 2Vpp | |
| 输入阻抗 | 50Ω | |
| 耦合方式 | 交流 | |
| 触发模式 | 支持外部触发，软件触发 | |
| 连接器 | SMB | |
| FPGA | 标配Xilinx K7 325T | |
| DRAM | 标配2GB | |
