PXI（PCI 扩展仪器）模块是紧凑型模块化仪器，专为要求苛刻的测试、测量和数据采集应用而设计。 PXI 基于行业标准的 CompactPCI 架构，利用 PCI 总线实现高速数据传输和同步。 这种模块化方法允许用户通过在单个机箱内组合各种 PXI 模块来创建自定义系统。
PXI 模块

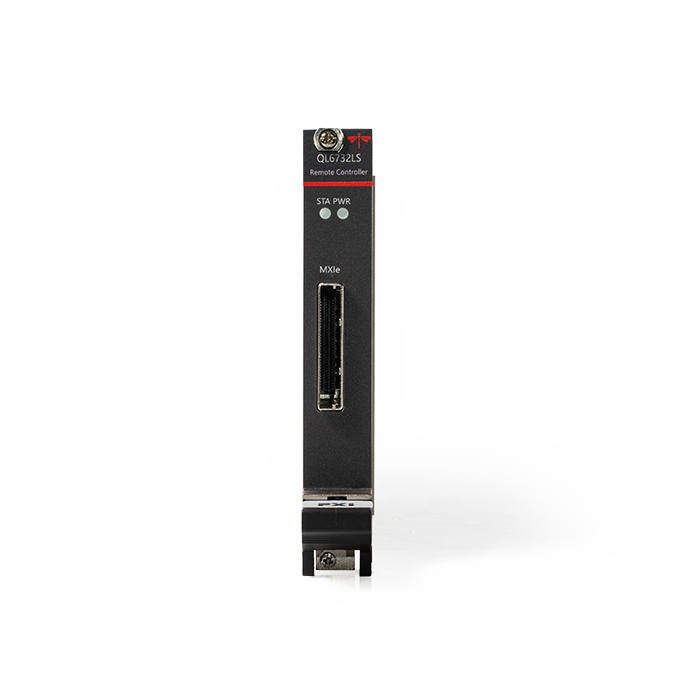

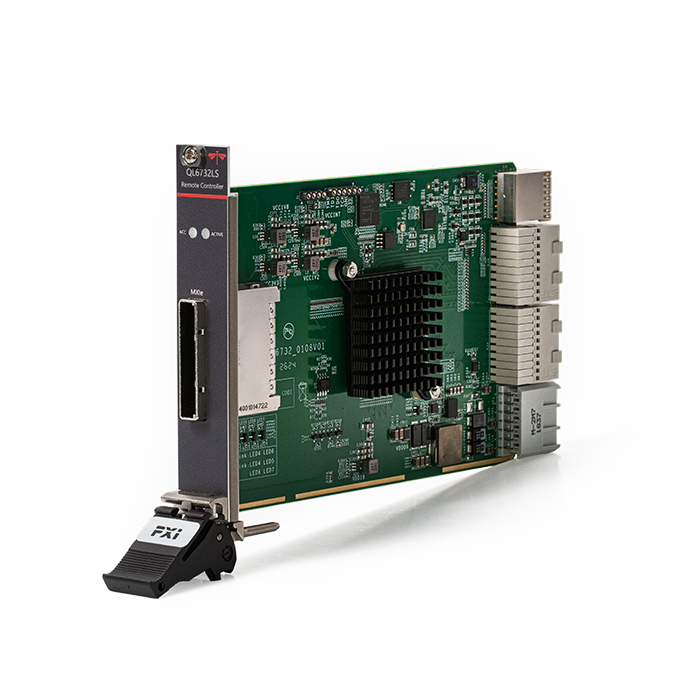

6732LS型 PXIe远程控制器
QL6732LS是一款基于PXIe架构的远程控制器，系统带宽4GB/s，内嵌高性能PCIe交换芯片，QL6732LS 可以以全透明的链 路在PC上控制PXI Express和CompactPCI Express系统，该模块安装在PXI机箱中，并通过MXI-Express铜缆连接到已经安装的 QL6732PC上。适用于处理密集型、模块化仪器和数据采集应用。
标准PXle 单槽宽 3U高
最大系统带宽4GB/s
根据机箱可自动配置PCle2.0 4x4、2x8链路
支持MXle接口
Preview
Preview
技术参数
物理特性
环境适应性
选型配置表
| 最大系统带宽 | 4GB/s | |
|---|---|---|
| PXI Express 4 Link 配置 | x4，x4，x4，x4（自适应） | |
| PXI Express 2 Link 配置 | x8，x8（自适应） | |
| MXIe接口 | 1个MXIe x8接口 | |
| 背板触发总线 | 支持背板TTL触发总线 | |
| 功耗 | ≤10W | |
