PXI（PCI 扩展仪器）模块是紧凑型模块化仪器，专为要求苛刻的测试、测量和数据采集应用而设计。 PXI 基于行业标准的 CompactPCI 架构，利用 PCI 总线实现高速数据传输和同步。 这种模块化方法允许用户通过在单个机箱内组合各种 PXI 模块来创建自定义系统。
PXI 模块

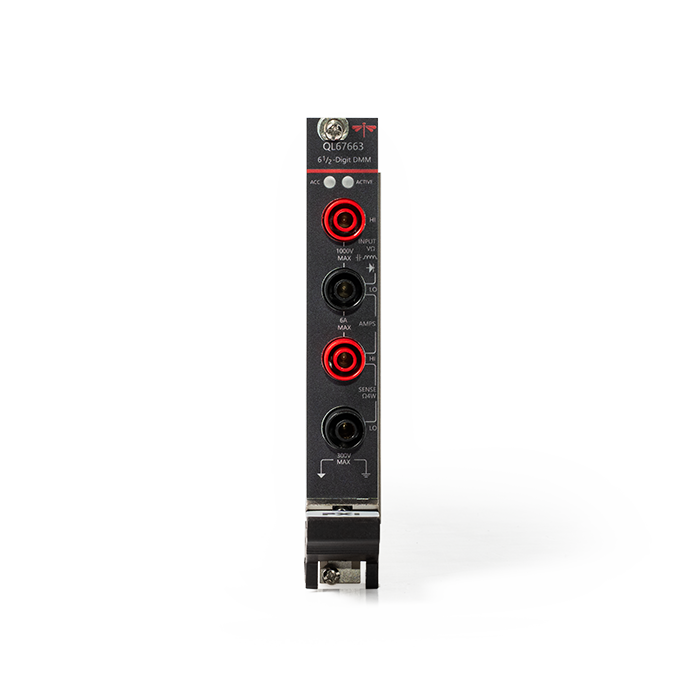

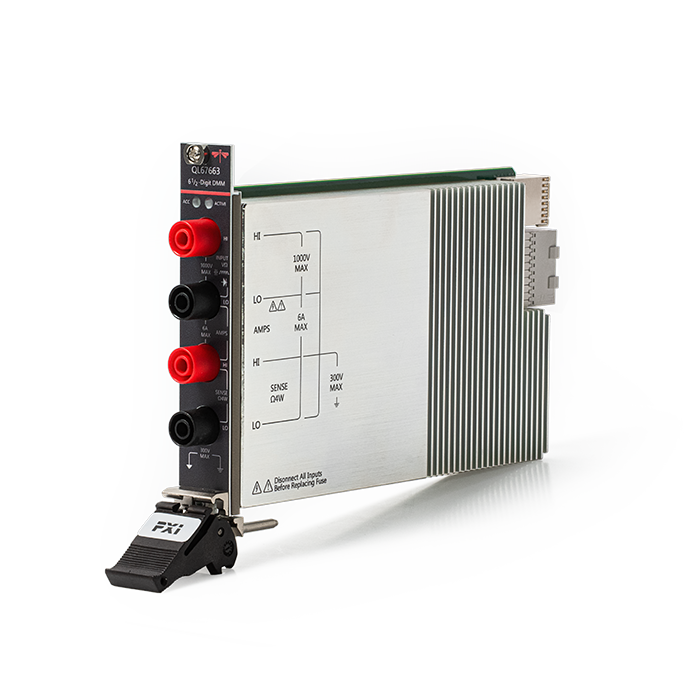

67663型 6 1/2位数字万用表
QL67663是一款基于PXIe架构的六位半数字万用表，可实现交直流电压、交直流电流、二线电阻、四线电阻、频率等信号量的测量，具有自动量程、过载保护等功能。该产品可以与矩阵模块、多路复用模块搭配使用，通过一块数字万用表可测量多个通道的电流、电阻、频率等信号，广泛适用于航空、航天、兵器及石油等领域的高精度测量。
6 1/2位数字万用表
PXI Express总线连接器
最大采样率2MS/s
符合IVI-4.2万用表标准
Preview
Preview
技术参数
物理特性
环境适应性
选型配置表
| 分辨率 | 6 1/2 | |
|---|---|---|
| 直流电压 | 量程：100mV～1000V 精度：20ppm | |
| 直流电流 | 量程：1uA～6A 精度：450ppm | |
| 交流电压 | 量程：100mV～1000V 精度：1000ppm | |
| 交流电流 | 量程：100uA～6A 精度：400ppm | |
| 电阻 | 量程：100Ω～1GΩ 精度：50ppm | |
| 频率测量范围 | 3Hz～1kHz | |
| 最大采样率 | 2MS/s | |
| 最大不损坏电压 | 1700Vpk | |
| 触发特性 | 触发输入：自动触发（软件触发）；PXIe触发输入 触发输出：PXIe触发输出 | |
| PXIe接口特性 | 标准PXIe单槽，支持PCIe Gen2x8 | |
| 面板接口 | 4个万用表表笔插座：HI、LO、Sense HI、Sense LO | |
| 功耗 | ≤20W | |
