PXI（PCI 扩展仪器）模块是紧凑型模块化仪器，专为要求苛刻的测试、测量和数据采集应用而设计。 PXI 基于行业标准的 CompactPCI 架构，利用 PCI 总线实现高速数据传输和同步。 这种模块化方法允许用户通过在单个机箱内组合各种 PXI 模块来创建自定义系统。
PXI 模块

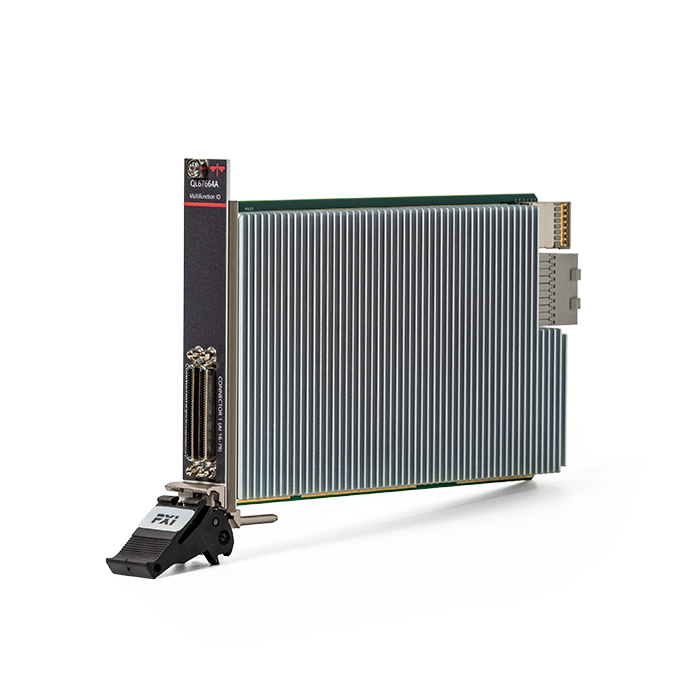

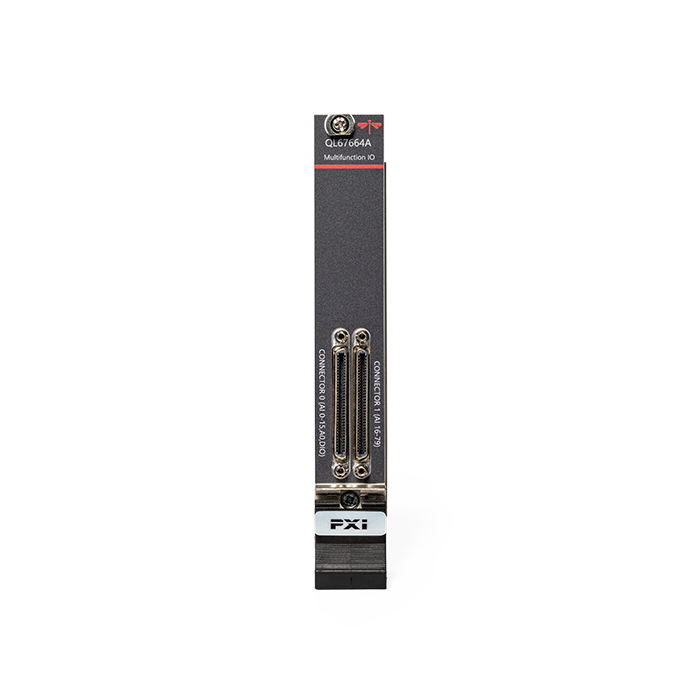

67664A型 多功能IO模块
QL67664A是一款多通道数据采集模块，具有80路单端或40路差分模拟输入、2路模拟输出、24个DIO，4个32位定时器/计数器，用于PWM、编码器、频率、事件计数等应用。设备利用高吞吐量PCI Express总线、多核优化的驱动程序和应用软件提供高性能测试。适用于数据记录和控制以及测试自动化等广泛的应用。同时提供设备相关的API参考编程范例，用户可以根据自己的需求灵活开发。
80路单端或40路差分输入,单通道最大采样率2MS/s，多通道最大采样率1MS/s
2个独立输出通道，每通道最大更新速率4MS/s
输入、输出分辨率16bit
共24个数字IO
共4个32位定时器/计数器
Preview
Preview
技术参数
物理特性
环境适应性
选型配置表
| -模拟输入- | |||
|---|---|---|---|
| 通道数 | 80路单端或40路差分 | ||
| 模拟转换器分辨率 | 16位 | ||
| 采样率 | 单通道最大2MS/s，多通道最大1MS/s | ||
| 定时分辨率 | ≤10ns | ||
| 定时精度 | ≤采样率的50ppm | ||
| 输入耦合 | DC | ||
| 输入量程 | ±0.1V、±0.2V、±0.5V、±1V、±2V、 ±5V、±10V | ||
| 精度 | 增益误差：±0.15% Max @FSR | ||
| 便宜误差：±1LSB Max | |||
| 温漂：20ppm/℃ | |||
| 触发方式 | 软件触发、数字边沿触发、模拟边沿触发 、具有迟滞的模拟边沿触发、模拟窗触发 | ||
