PXI（PCI 扩展仪器）模块是紧凑型模块化仪器，专为要求苛刻的测试、测量和数据采集应用而设计。 PXI 基于行业标准的 CompactPCI 架构，利用 PCI 总线实现高速数据传输和同步。 这种模块化方法允许用户通过在单个机箱内组合各种 PXI 模块来创建自定义系统。
PXI 模块

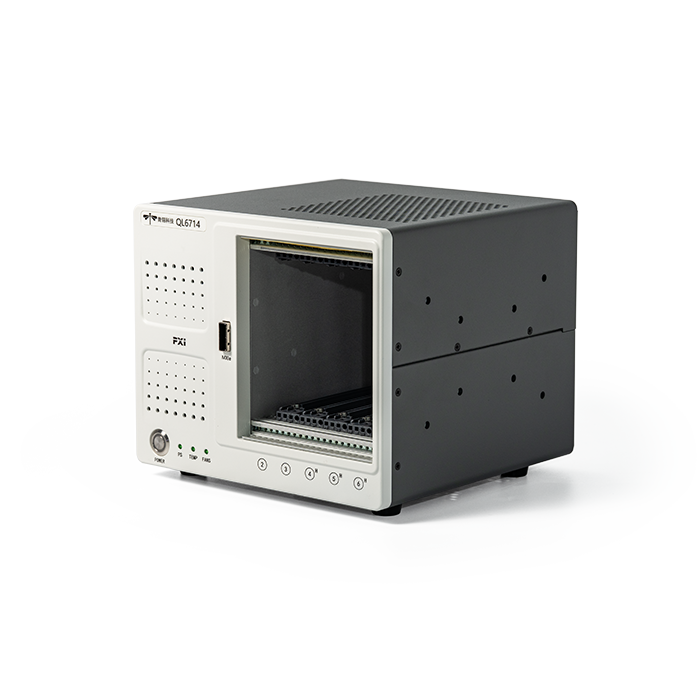

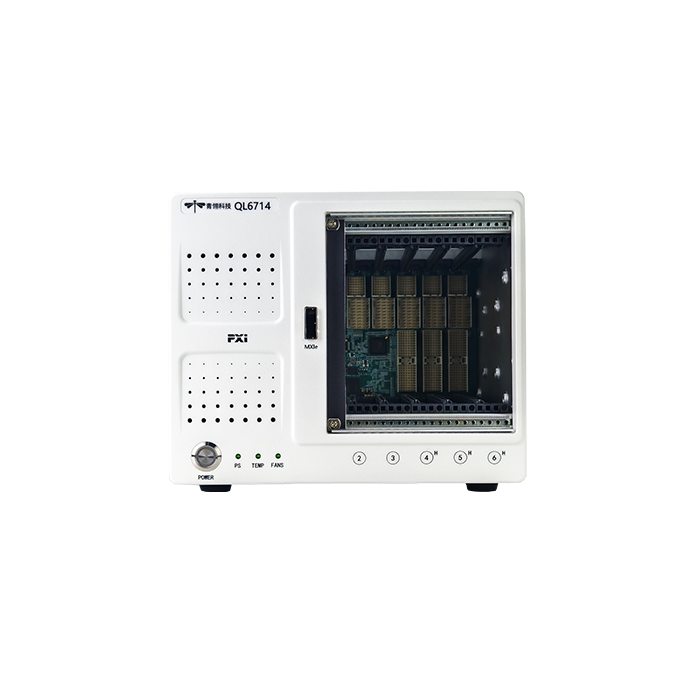

6714型 5槽远程机箱
QL6714是一款基于PXIe架构，内嵌PXIe远程控制器的便携式机箱硬件平台。该平台电气、接口和结构均符合PXIe标准。机 箱背板提供高速总线交换网络，最高支持500MB/s系统带宽，单槽最高支持500MB/s独立带宽，同时具有风扇转速档位开关等部 件，适用于各类测控系统。
基本规格:符合PXIe标准3U架构
风扇控制方式：手动调节或自动根据机箱温度运行
5槽位：2个PXI Express插槽、3个混合插槽
单槽链路带宽：带宽500MB/s Gen2.0x1
Preview
Preview
技术参数
物理特性
环境适应性
选型配置表
| 槽位数 | 5槽位：2个PXI Express插槽、3个混合插槽 | |
|---|---|---|
| 最大系统带宽 | 500MB/s | |
| MXIe链路配置 | Gen2.0x1 | |
| 单槽链路带宽 | 带宽500MB/s Gen2.0x1 | |
| PXI Trigger Bus | 支持PXI Trigger Bus | |
