PXI（PCI 扩展仪器）模块是紧凑型模块化仪器，专为要求苛刻的测试、测量和数据采集应用而设计。 PXI 基于行业标准的 CompactPCI 架构，利用 PCI 总线实现高速数据传输和同步。 这种模块化方法允许用户通过在单个机箱内组合各种 PXI 模块来创建自定义系统。
PXI 模块

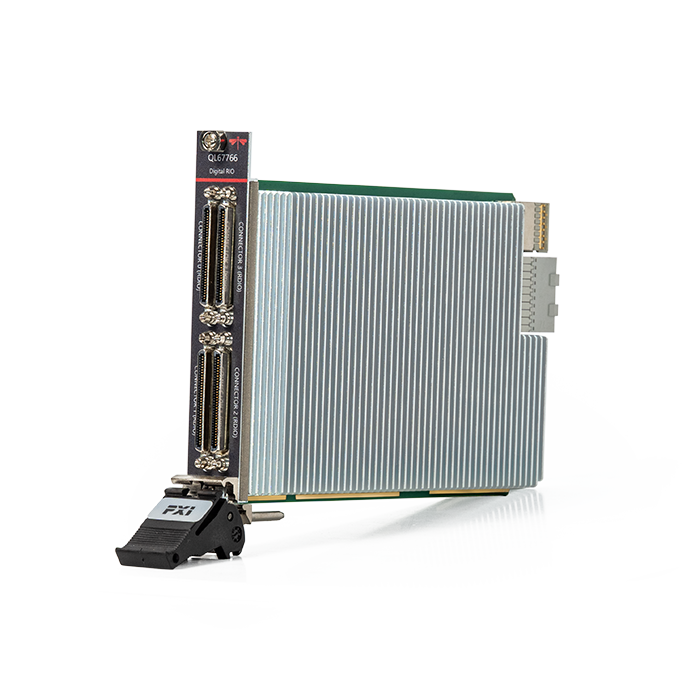

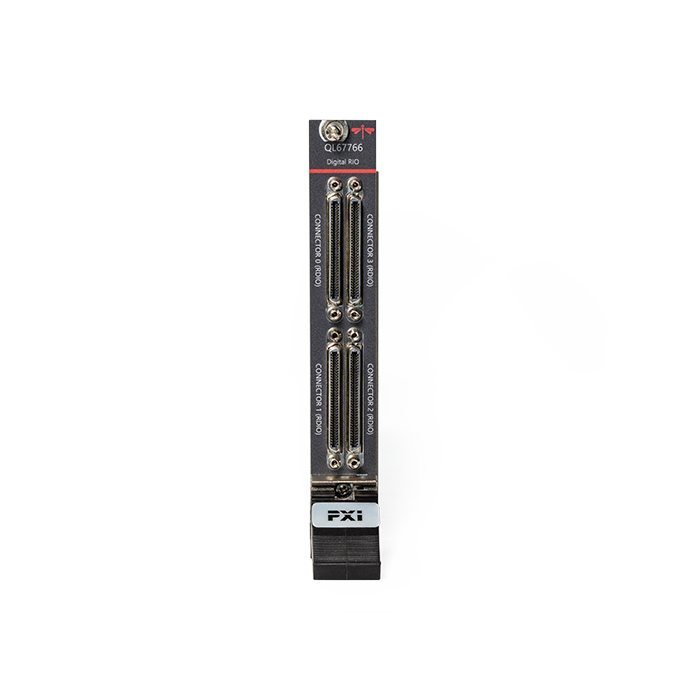

67766型 数字可重配IO模块
QL67766是一款最高速率可达80MHz、具备128数字通道的IO模块，具有4个对外连接器，每连接器分配 32个数字通道和1路时钟，每连接器电平可编程，默认3.3V电平，支持1.2V、1.5V、1.8V、2.5V和3.3V编程电 平。可应用于高速波形生成、传感器仿真、硬件在环（HIL）测试、误码率测试以及需要精确定时和控制的其他 应用。
标准PXIe 1槽宽 3U高
128通道
支持LVTTL和LVCMOS电平，最大频率80MHz，通 道电平可编程，默认3.3V
支持4路外部时钟，最大频率80MHz
Preview
Preview
技术参数
物理特性
环境适应性
选型配置表
| - 输入逻辑电平参数 - | |||||
|---|---|---|---|---|---|
| 输入电平 | 输入低电平（VIL）最小值 | 输入低电平（VIL）最大值 | 输入高电平（VIH）最小值 | 输入高电平（VIH）最大值 | |
| 1.2V | -0.5V | 0.42V | 0.78V | 1.5V | |
| 1.5V | -0.5V | 0.525V | 0.975V | 1.8V | |
| 1.8V | -0.5V | 0.63V | 1.17V | 2.1V | |
| 2.5V | -0.5V | 0.7V | 1.6V | 2.8V | |
| 3.3V | -0.5V | 0.9V | 2.0V | 3.6V |
