PXI（PCI 扩展仪器）模块是紧凑型模块化仪器，专为要求苛刻的测试、测量和数据采集应用而设计。 PXI 基于行业标准的 CompactPCI 架构，利用 PCI 总线实现高速数据传输和同步。 这种模块化方法允许用户通过在单个机箱内组合各种 PXI 模块来创建自定义系统。
PXI 模块

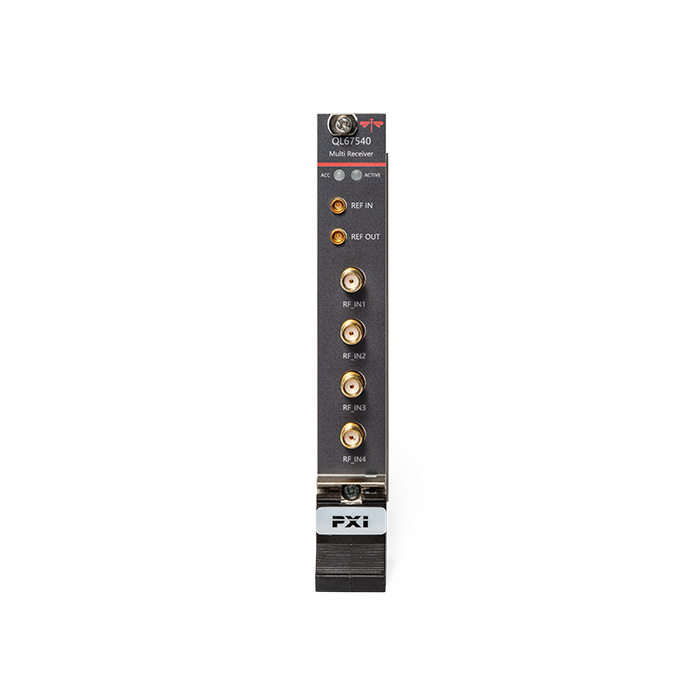

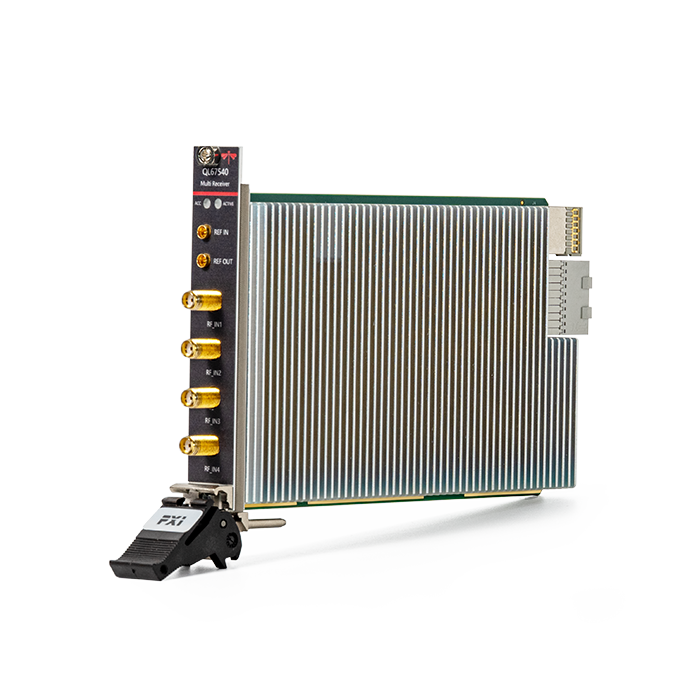

67540型 4通道L波段接收机
QL67540是包含4个独立调谐通道的接收机 ，该产品采用单槽PXIe结构设计，具有小巧灵活的结构特点，同时具有L波段信
号同步采集分析功能，可应用于无线电监测、侦查及无线频谱管理，还可直接作为频谱分析仪的前端组件。
支持4个独立调谐通道的信号采集分析
最高200MHz瞬时带宽
小于±3° 的相位一致性
单槽PXI Express结构设计
Preview
Preview
技术参数
物理特性
环境适应性
选型配置表
| 频率调谐范围 | 950MHz～2150MHz | |
|---|---|---|
| 频率接收范围 | 850MHz～2250MHz | |
| 瞬时带宽 | 200MHz | |
| 本振调谐步进 | 1Hz | |
| 调谐时间 | ≤400us | |
| 频率稳定度 | ±0.1ppm | |
| 相位噪声 | -104dBc/Hz @10kHz 中心频率1GHz | |
| 射频输入幅度范围 | -100dBm～-40dBm，1dB步进 | |
| 通道幅度一致性 | ≤±0.5dB | |
| 通道相位一致性 | ≤±3° | |
| 通道隔离度 | ≥50dB | |
| AD有效位 | ≥12位 | |
| 参考输入/输出 | 10MHz，5dBm±2dB | |
| 输入通道 | 4 | |
