PXI（PCI 扩展仪器）模块是紧凑型模块化仪器，专为要求苛刻的测试、测量和数据采集应用而设计。 PXI 基于行业标准的 CompactPCI 架构，利用 PCI 总线实现高速数据传输和同步。 这种模块化方法允许用户通过在单个机箱内组合各种 PXI 模块来创建自定义系统。
PXI 模块
6794型 参考时钟源

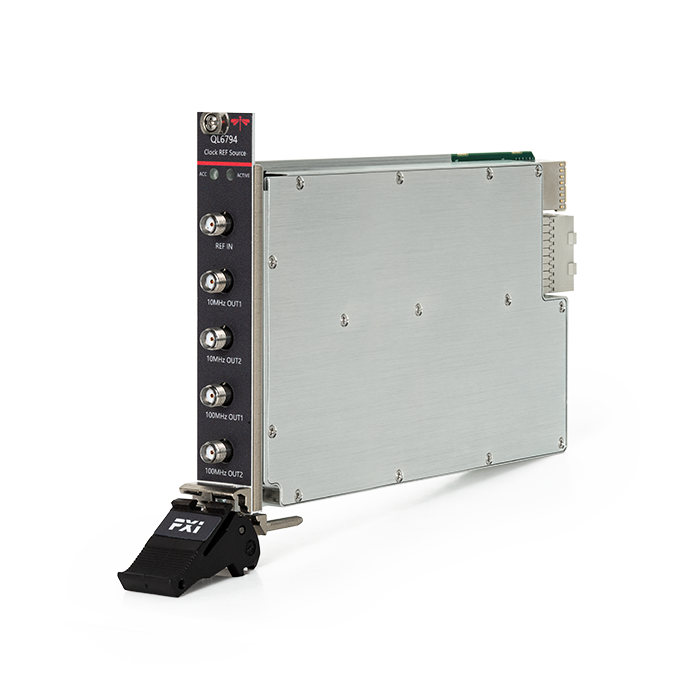

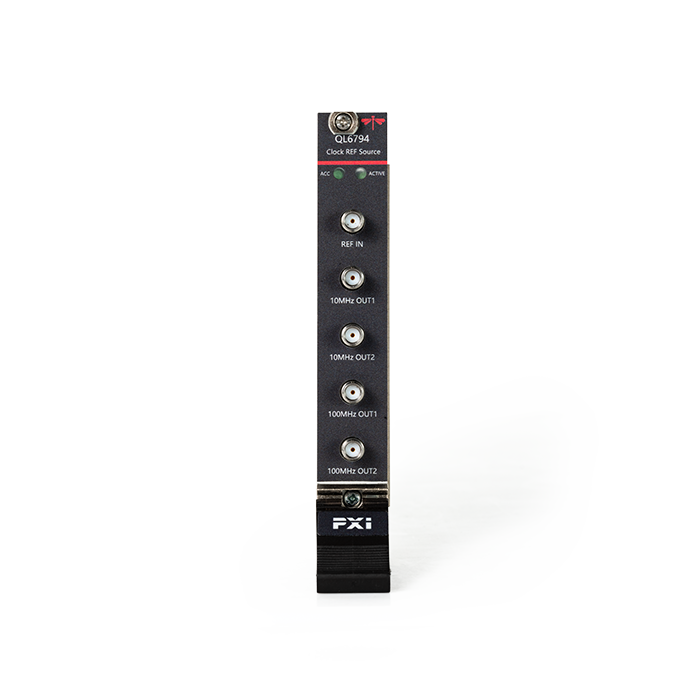

QL6794是一款PXIe单槽参考时钟输出模块，支持10MHz与100MHz两种主流时钟输出，具备双路独立输出能力，可为测试 系统提供多路时钟参考信号，广泛适用于各类需要输入参考信号的测试场景。
支持4路基准信号的输出（2路10MHz、2路100MHz）
内外参考自动检测
配套仪器自动识别
Preview
Preview
技术参数
物理特性
环境适应性
选型配置表
| 输入参考信号 | 10MHz/100MHz | |||||
|---|---|---|---|---|---|---|
| 输入参考幅度 | -10dBm～+10dBm | |||||
| 输出端口信号 | 2路10MHz输出、2路100MHz输出 | |||||
| 输出信号幅度 | -10dBm～+10dBm，步进为0.5dB | |||||
| 端口输出功率关断比 | ≥80dBc（Pout@10dBm） | |||||
| 杂散抑制 | ≥100dBc（Pout@10dBm） | |||||
| 谐波抑制 | ≥30dBc（Pout@10dBm） | |||||
| 相位噪声 | 频率 | @100Hz(dBC/Hz) | @1kHz(dBC/Hz) | @10kHz(dBC/Hz) | @100kHz(dBC/Hz) | @1MHz(dBC/Hz) |
| 10MHz | ≤-130 | ≤-145 | ≤-150 | ≤-150 | ≤-155 | |
| 100MHz | ≤-130 | ≤-155 | ≤-160 | ≤-160 | ≤-165 | |
