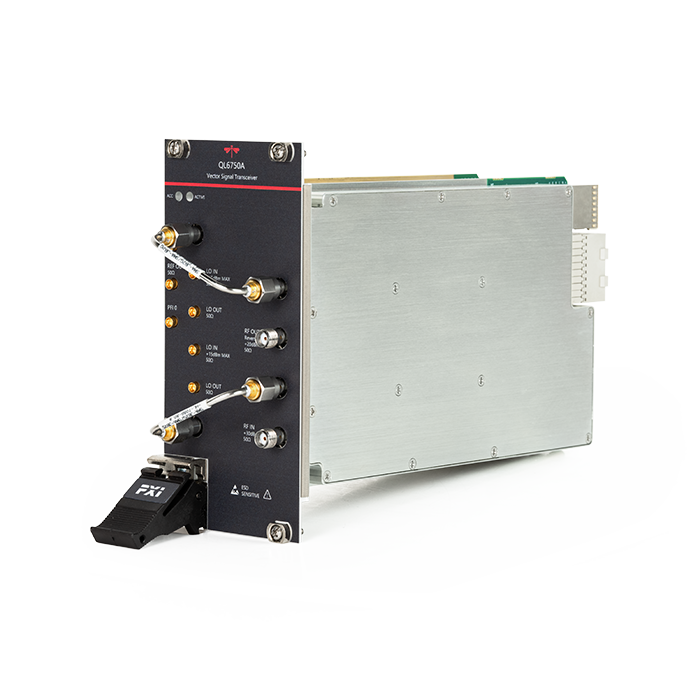

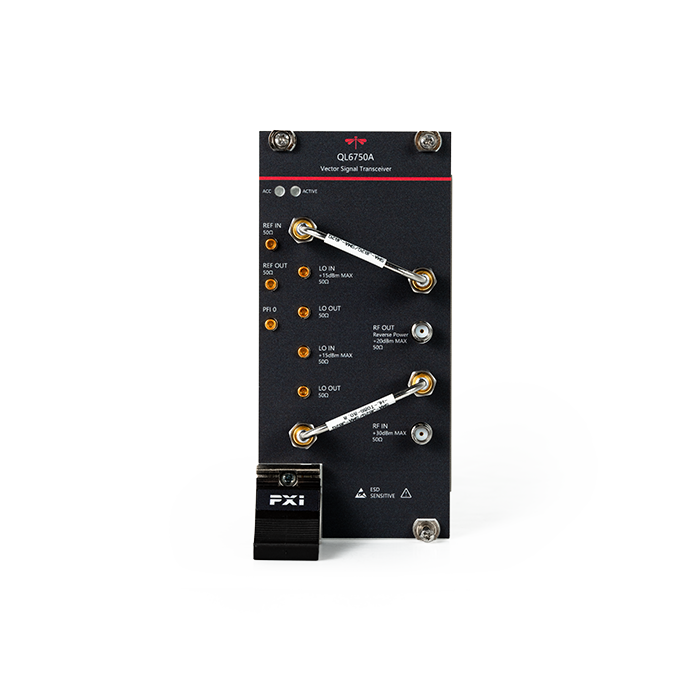

6750A型 矢量信号收发仪
QL6750A是具有1GHz瞬时带宽的PXIe总线矢量信号收发仪 ，该仪器结合了矢量信号分析仪和矢量信号发生器以及基于
FPGA的信号处理和控制，最高频率8.5GHz，矢量信号发生器可产生单载波、多音信号、模拟调制和矢量信号，矢量信号分析仪可
对常规信号参数、谐波失真、三阶交调、EVM等参数进行测试分析，QL6750A兼具了软件无线电架构的灵活性和射频仪器的高性能
。支持WIFI2/3/4/5/6、5GNR、LTE等协议测试；广泛适用于各种射频参数的测量。
最高1GHz瞬时带宽
EVM：-52dB 802.11ax 80MHz
土0.35dB输出幅度精度
集成常用调制波形与解调分析并支持任意波形文件加载（ WIFI2/3/4/5/6、5GNR、LTE等）
Preview
Preview
技术参数
物理特性
环境适应性
选型配置表
| - 发射参数 - | ||
|---|---|---|
| 输出频率 | 10MHz~8.5GHz | |
| 调谐分辨率 | 1Hz | |
| 输出幅度范围 | noise floor~+20dBm@100MHz~6GHz；noise floor~+10dBm@6GHz~8.5GHz； | |
| 输出幅度精度 | ±0.35dB@100MHz～6GHz；±1dB@6GHz～8.5GHz | |
| 输出幅度分辨率 | 0.01dB | |
| 输出频响 | ±1dB@400MHz带宽 | |
| 输出噪声密度 | ＜-160dBm/Hz@输出功率-30dBm | |
| - 接收参数 - | ||
| 输入频率 | 10MHz~8.5GHz | |
| 调谐分辨率 | 1Hz | |
| 频率分辨率 | 1Hz | |
| 输入幅度范围 | 前放打开抗烧毁：+10dBm@DNAL~参考电平 前放关闭抗烧毁：+30dBm@DNAL~参考电平 | |
| 输入幅度精度 | ±0.35dB@100MHz～6GHz；±1dB@6GHz～8.5GHz | |
| 显示噪声电平 | -152dBm/Hz@参考电平-10dBm(典型值) | |
| 输入频响 | ±0.5dB@400MHz带宽（典型值）；±0.75dB@1GHz带宽（典型值） | |
| 相位噪声 | -125dBc/Hz@10kHz，1GHz中心频率 | |
