PXI（PCI 扩展仪器）模块是紧凑型模块化仪器，专为要求苛刻的测试、测量和数据采集应用而设计。 PXI 基于行业标准的 CompactPCI 架构，利用 PCI 总线实现高速数据传输和同步。 这种模块化方法允许用户通过在单个机箱内组合各种 PXI 模块来创建自定义系统。
PXI 模块

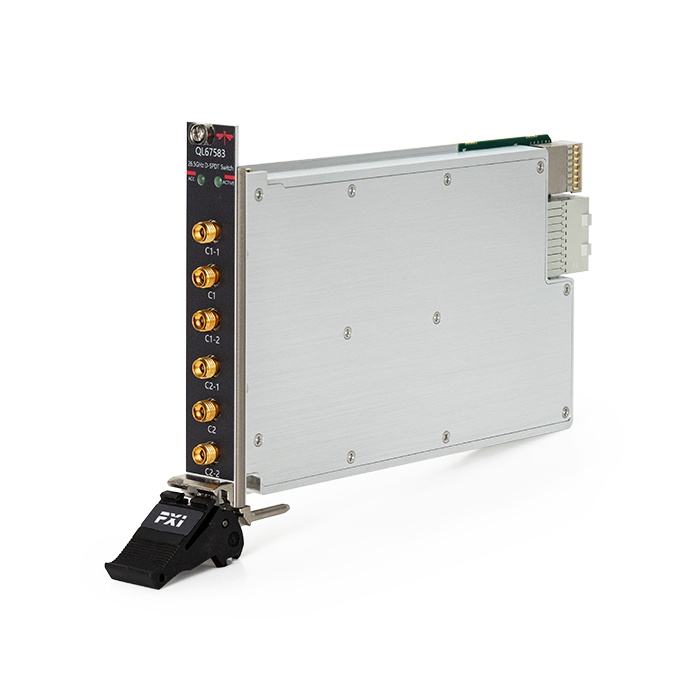

67583型 26.5G双SPDT开关
QL67583是PXIe单槽位双路单刀双掷（SPDT）、50 欧姆的微波开关。可广泛应用于接收和发射链路。模块采用高性能固态 开关，具有低插入损耗和低电压驻波比（VSWR）的特点。固态开关确保了较长的使用寿命，适用于各种自动测试系统以及需要链 路切换的场景。
工作频率:10MHz～26.5GHz
链路切换:两组 SPDT
隔离度:70dB
Preview
技术参数
物理特性
环境适应性
选型配置表
| 工作频率 | 10MHz~26.5GHz | |
|---|---|---|
| 插入损耗 | ≤4.5dB（10MHz～6GHz）；≤5dB（6GHz～8.5GHz）；≤7dB（8.5GHz～18GHz）；≤9dB（18GHz～26.5GHz） | |
| 端口驻波 | ≤1.8 | |
| 通道隔离度 | ≥70dB | |
| 通路抗烧毁功率 | 24dBm | |
