PXI（PCI 扩展仪器）模块是紧凑型模块化仪器，专为要求苛刻的测试、测量和数据采集应用而设计。 PXI 基于行业标准的 CompactPCI 架构，利用 PCI 总线实现高速数据传输和同步。 这种模块化方法允许用户通过在单个机箱内组合各种 PXI 模块来创建自定义系统。
PXI 模块

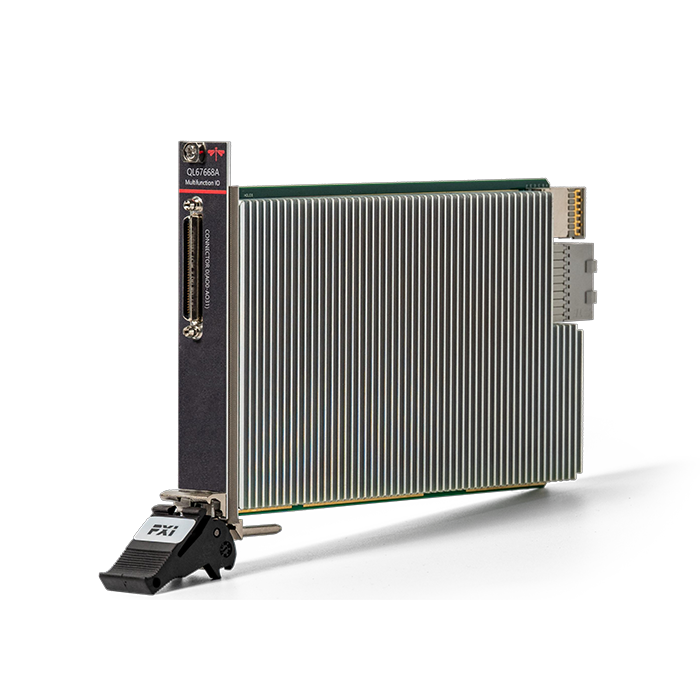

67668A型 32通道模拟输出模块
QL67668A是一款单槽PXIe模拟输出模块，具有32路模拟输出，每组使用一个通道的情况下，最大更新速率可达4MHz，在非 同步输出模式下，所有通道输出时，最大更新速率为500kHz，同步输出模式下，最大更新速率可达2MHz，同时具备10路数字I/O和 4个计数器，可用于对各种低速模拟信号的精确测量或数字设备的控制。
32通道输出
模拟输出范围-15V到+15V，驱动能力-20mA到+20mA
10个数字IO · 4个32位定时器
Preview
技术参数
物理特性
环境适应性
选型配置表
| 通道数 | 32通道（8个通道为1组，共8组） | |
|---|---|---|
| 输出精度 | ±0.05%FSR | |
| 稳定时间 | 15uS～±1LSB | |
| 输出类型 | DC、正弦波、方波、三角波及自定义波形 | |
| 输出范围 | ±15V | |
| 输出驱动电流 | ±20mA | |
| 转换速率 | 6V/us | |
| 输出模式 | 单点输出、单次输出、连续输出 | |
| 最大更新速率 | 1个通道最大：4MS/s；8个通道（每组使用1个通道）：4MS/s；32个通道（非同步输出模式下）：500kS/s；32个通道（同步输出模式下）：4MS/s | |
